专利号: 2018102706046
申请人: 宁波雯泽纺织品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-11-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

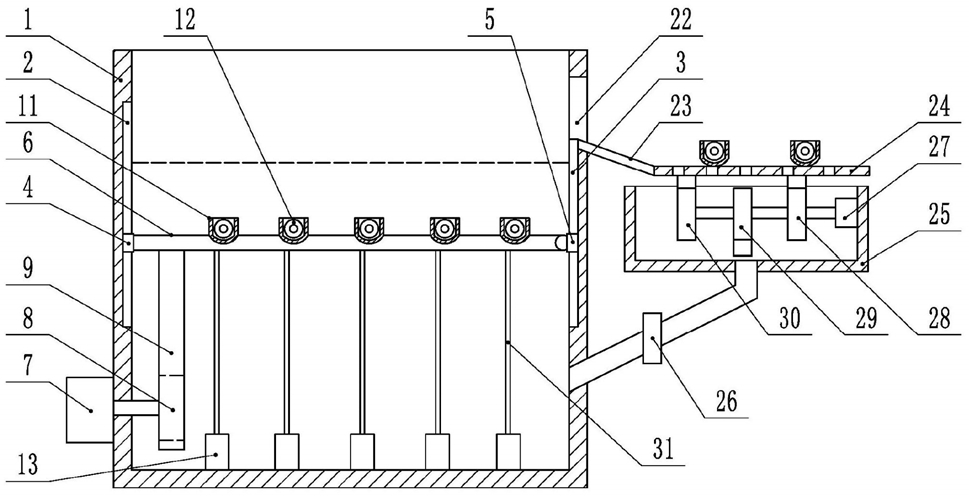

1.纺织品染色装置,包括染色箱,其特征在于:染色箱内壁上开有第一滑槽和第二滑槽,第一滑槽的顶端高于第二滑槽的顶端,第一滑槽上滑动连接有第一滑块,第二滑槽上滑动连接有第二滑块,染色箱内滑动连接有两个导料辊,导料辊一端固接在第一滑块上,导料辊另一端铰接在第二滑块上,染色箱内设有用于驱动导料辊滑动的第一驱动机构,导料辊上开有若干限位槽,限位槽内放置有载物框,两个导料辊上对应载物框内转动连接有用于收卷纺织品的卷料辊,卷料辊与载物框之间连接有扭簧,染色箱内设有用于夹持纺织品的固定机构,固定机构包括两个用于夹持纺织品的夹板,每个夹板上固接有楔杆,每个楔杆上固接有连杆,两个连杆远离楔杆的一端铰接在染色箱内壁上,两个连杆之间连接有第一弹簧,染色箱内滑动连接有两个滑杆,滑杆与染色箱底部之间连接有第二弹簧,每个滑杆上固接有第一电磁铁,染色箱内壁上固接有与第一电磁铁磁性相同的第二电磁铁,滑杆上开有用于楔杆插入的楔槽;染色箱上开有位于第二滑块上方的出料口,出料口处安装有用于启闭第一电磁铁和第二电磁铁的触碰开关,出料口处接有倾斜的导料板,导料板末端接有镂空的弹性滤网,弹性滤网下方接有与染色箱连通的回收槽,回收槽内设有用于驱动弹性滤网振动的第二驱动机构。

2.如权利要求1所述的纺织品染色装置,其特征在于:所述第一驱动机构包括固接在染色箱上的第一电机,第一电机的输出杆上固接有齿轮,齿轮上啮合有与导料辊固接的齿条。

3.如权利要求2所述的纺织品染色装置,其特征在于:所述齿条固接在导料辊靠近第一滑块的一端上。

4.如权利要1所述的纺织品染色装置,其特征在于:所述第二驱动机构包括固接在回收槽的第二电机,第二电机的输出杆上固接有第一凸轮,第一凸轮同轴连接有第二凸轮和第三凸轮。

5.如权利要求1-4中任一项所述的纺织品染色装置,其特征在于:所述回收槽与染色箱之间安装有向染色箱进料的单向阀。

6.如权利要求5所述的纺织品染色装置,其特征在于:所述夹板上设有防滑条。
