1.一种氧化铟气敏元件的制备方法，其特征是：

具体步骤是：

(1)将In(NO3)3·4.5H2O和(NH4)2SO4固体，溶于醇-水溶液中，得到混合溶液，其中混合溶液中In(NO3)3的浓度为0.1mol/L-0.2mol/L，In3+离子和SO42-的摩尔比为1:1；

(2)将步骤(1)中配制的混合溶液在室温至90℃的温度下反应1h-6h生成白色沉淀；

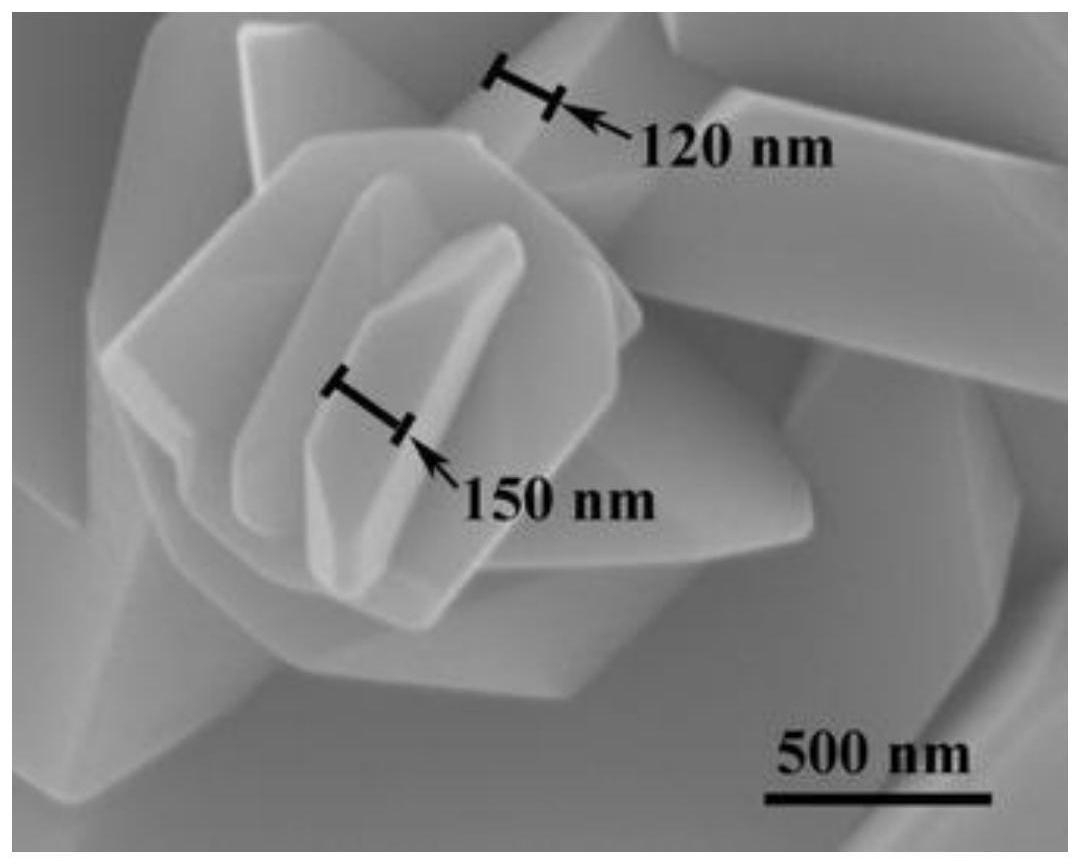

(3)将步骤(2)中所得的白色沉淀洗涤和干燥，并在700℃-1100℃下煅烧，得到氧化铟粉末；

(4)将步骤(3)获得的氧化铟粉末和松油醇混合后在玛瑙研钵中充分研磨形成均匀的印刷浆料，其中氧化铟粉末与松油醇的质量比为1:0.7；

(5)用丝网印刷机将步骤(4)的浆料印刷到附有金叉指电极的陶瓷基片上，并在电极的两端引出铂丝导线制成气敏元件；

(6)将步骤(5)的气敏元件置于马弗炉中500℃-600℃高温预处理1h-2h，除去印刷浆料溶剂。

2.根据权利要求1所述的氧化铟气敏元件的制备方法，其特征是：所述醇-水溶液为乙醇水溶液，乙醇水溶液中乙醇体积浓度≤75％。

3.根据权利要求2所述的氧化铟气敏元件的制备方法，其特征是：所述乙醇水溶液中乙醇体积浓度为30％-75％。

4.根据权利要求3所述的氧化铟气敏元件的制备方法，其特征是：所述乙醇水溶液中乙醇体积浓度为75％。

5.根据权利要求1所述的氧化铟气敏元件的制备方法，其特征是：步骤(3)的煅烧时间为4h。
