1.一种注水井化学防垢除垢装置的使用方法，其特征是包括以下步骤：

（1）、组装化学防垢除垢装置，将化学防垢除垢装置的上端连接注水管柱（20），化学防垢除垢装置的下端与偏心配水器相连，且通过上封隔器和下封隔器将注水管柱与套管之间的环空分隔开，使注水层与其他层分隔开；

（2）、当从井口通过注水管柱（20）注入油田回注水时，油田回注水通过注水管柱（20）注入井下，并经过偏心配水器的水嘴由注水管柱内腔喷到中心管（5）与套管（1）之间的环空内，并通过套管（1）的射孔进入地层，实现地层的注水，提高地层的压力，此时，化学防垢除垢装置处于等待工作状态；

（3）、在油田回注水的回注过程中，当油田回注水经过偏心配水器的水嘴时，出现垢物后，会造成注水管柱内腔的液体压力与外腔之间的压力差增大，注水通路被阻，注水管柱内腔的压力变大，当压力差大于关闭弹簧（14）的压力时，液体通过出液开启管（15）并使开启活塞（13）下行，使开启活塞（13）打开，将横向内扩散管（11）、外出液管（12）及储存器的上开口打开，形成液体流动的通路，其中，储存器内的盐酸在储存器下部的蓄能弹簧（6）的作用下，推动浮动活塞（9）上行，使盐酸通过上开口与外出液管（12）流入储存器与套管之间的环空，盐酸与液体混合后充填到储存器与套管之间的环空内，直至流到下部的偏心配水器的水嘴处，从而使稀释后的盐酸与水嘴出口端的垢物持续发生反应，而且，碳酸钙与盐酸发生化学反应，生产二氧化碳气体，该气体对垢物产生辅助清理的作用；另外，由于储存器与套管之间的环空的压力不足以将液体通过套管射孔注入地层，进而形成一个动态平衡；动态平衡后，盐酸在储存器下部的蓄能弹簧（6）的作用下，推动浮动活塞（9）上行，使盐酸通过横向内扩散管（11）扩散至注水管柱的内腔，稀释后的盐酸扩散至偏心配水器的水嘴处，从而对水嘴入口端的垢物持续发生反应，实现水嘴的内外持续反应，直至将水嘴处的垢物通过化学反应使其溶解；当水嘴再次通液时即恢复正常喷液工作时，注水管柱内外的液体的压力差缩小，在关闭弹簧（14）的作用下，开启活塞（13）上行，使横向内扩散管（11）、外出液管（12）的通道关闭，实现正常注水；若水嘴再次出现垢物堵塞时，重复上述步骤。

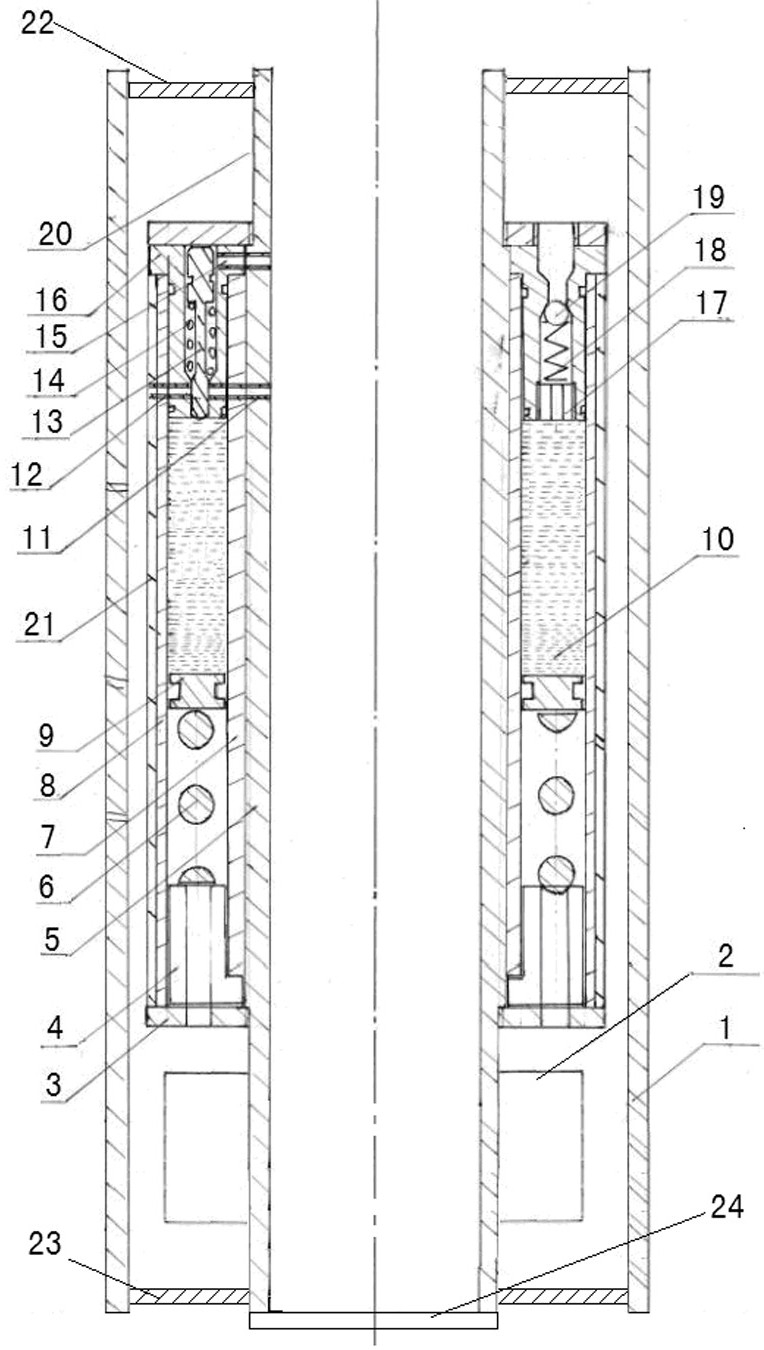

2.根据权利要求1所述的注水井化学防垢除垢装置的使用方法，其特征是：所述化学防垢除垢装置包括下挡环（3）、弹簧限位器（4）、蓄能弹簧（6）、储存器内管（7）、储存器外管（8）、浮动活塞（9）、盐酸液体（10）、横向内扩散管（11）、外出液管（12）、开启活塞（13）、关闭弹簧（14）、出液开启管（15）、容器密封盖（16）、弹簧支撑帽（17）、液体注入弹簧（18）、聚四氟乙烯密封球（19）、注水管柱（20）、保护套（21），所述的储存器内管（7）和储存器外管（8）组成环形腔体，环形腔体内装有盐酸液体（10），所述环形腔体的底部通过下挡环（3）安装弹簧限位器（4），蓄能弹簧（6）的下端坐在弹簧限位器（4）的上方，上端连接浮动活塞（9），在所述环形腔体的顶部通过上挡环安装容器密封盖（16），所述容器密封盖（16）的一侧的中部设有纵向通孔和横向连接孔，且纵向通孔与上侧的出液开启管（15）连通，所述纵向通孔内安装开启活塞（13）和关闭弹簧（14），横向连接孔安装横向内扩散管（11）和外出液管（12），并且将储存器内管（7）、储存器外管（8）及中心管（5）横向连通，通过开启活塞（13）与关闭弹簧（14）配合，使开启活塞（13）控制横向内扩散管（11）、外出液管（12）及上开口和纵向通孔的连通与截止；

所述容器密封盖（16）的另一侧的中部设有纵向注入孔，且纵向注入孔内安装弹簧支撑帽（17）、液体注入弹簧（18）、聚四氟乙烯密封球（19），形成单向阀，盐酸液体（10）由外向内单向注入容器密封盖（16）与浮动活塞（9）之间的环空内。

3.根据权利要求2所述的注水井化学防垢除垢装置的使用方法，其特征是：所述的开启活塞（13）的包括上端头（13.1）、下端头（13.2）和中间体（13.3），所述上端头（13.1）的直径大于下端头（13.2）的直径，中间体（13.3）的外径小于下端头（13.2）的外径；所述上端头（13.1）上设有密封槽（13.4）。

4.根据权利要求2所述的注水井化学防垢除垢装置的使用方法，其特征是：所述的出液开启管（15）安设在容器密封盖（16）的上侧，且出液开启管（15）连接容器密封盖（16）和中心管（5），将中心管（5）的内腔与容器密封盖（16）的纵向通孔连通。

5.根据权利要求2所述的注水井化学防垢除垢装置的使用方法，其特征是：所述的纵向通孔的下端为锥形结构，关闭弹簧（14）的底部坐在纵向通孔下端的锥形结构处，顶部与开启活塞（13）的上端头（13.1）的下边缘接触。

6.根据权利要求2所述的注水井化学防垢除垢装置的使用方法，其特征是：所述的容器密封盖（16）包括上盖体（16.1）、下主体（16.2）、纵向通孔（16.3）、锥形结构（16.4）、横向连接孔（16.5）、上开口（16.6）、纵向注入孔（16.7），所述上盖体（16.1）和下主体（16.2）组成环形的结构，上盖体（16.1）的内径小于下主体（16.2）的内径，外径大于下主体（16.2）的外径，使上盖体（16.1）的下边沿坐在储存器内管的顶部；所述上盖体（16.1）的一侧设有上下贯通的纵向通孔（16.3），且纵向通孔（16.3）下部的内径缩小，纵向通孔（16.3）的上部一侧与纵向注入孔（16.7）连通，下部与横向连接孔（16.5）连通；

所述上盖体（16.1）的另一侧设有上下贯通的纵向注入孔（16.7），所述纵向注入孔（16.7）的中部设有缩颈。
