专利号: 2018102719737
申请人: 江南大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-10-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

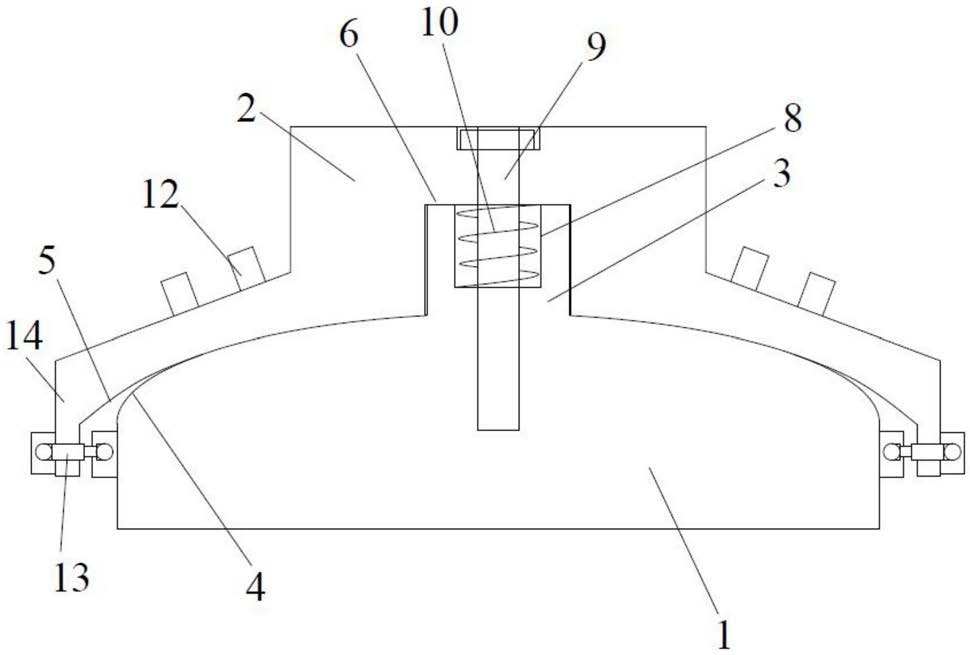

1.一种抗震桥梁支座,其特征在于,包括基座以及设置在基座表面的上模台,所述基座中间设置有中心支柱,所述中心支柱周边的基座表面设置为锥形面,所述锥形面上设置有润滑层,所述锥形面对应的上模台底部设置为仿形面,所述中心支柱对应的上模台中部设置有辅助限位腔,所述辅助限位腔罩设在中心支柱上,所述中心支柱中部设置有定位槽,所述定位槽内设置有导向柱,所述导向柱一端穿过上模台与锁固螺母连接,所述上模台与定位槽底部之间设置有强力弹簧,所述强力弹簧套设在导向柱上,所述上模台表面上设置有多个第一减震阻尼器,所述第一减震阻尼器穿过上模台与锥形面抵接设置,并且所述第一减震阻尼器垂直设置在锥形面表面,所述上模台周边上还设置有侧裙边,所述侧裙边与基座的侧边之间均匀设置有多个第二减震阻尼器;所述锥形面与仿形面之间设置有架空空间。

2.如权利要求1所述的抗震桥梁支座,其特征在于,所述基座由混凝土浇注成型制成,所述中心支柱和导向柱均为金属材质。

3.如权利要求1所述的抗震桥梁支座,其特征在于,所述中心支柱与辅助限位腔之间设置有移动间隙,在所述移动间隙内设置有橡胶垫层。

4.如权利要求1所述的抗震桥梁支座,其特征在于,所述第一减震阻尼器与上模台之间通过螺纹连接,并且每个第一减震阻尼器旋转固定时的扭力一致,所述第一减震阻尼器的伸出杆端部上设置有抵接摩擦头,所述抵接摩擦头上设置有与锥形面贴合的锥形凹面,所述锥形凹面的周边上设置有避让环面,所述锥形凹面的表面上设置有网格通道。

5.如权利要求1所述的抗震桥梁支座,其特征在于,所述第二减震阻尼器与基座侧面之间呈倾斜设置,所述第二减震阻尼器与基座侧面之间的夹角为50-65度。

6.如权利要求5所述的抗震桥梁支座,其特征在于,所述第二减震阻尼器与基座之间以及第二减震阻尼器与上模台之间均设置有安装连接板,所述上模台上还设置有避让过孔,所述第二减震阻尼器的数量至少为4。
