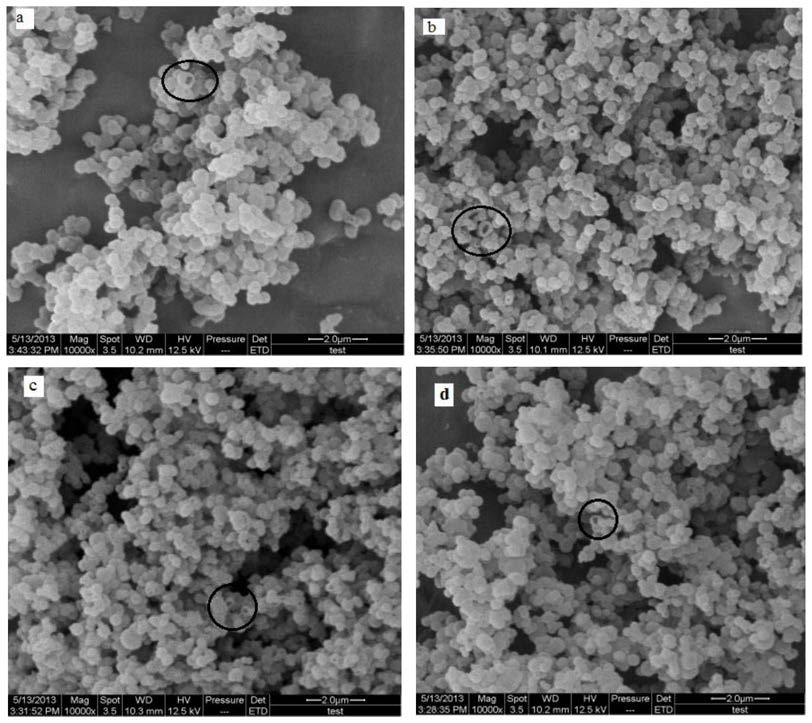

1.一种介孔中空二氧化硅微球的制备方法，包括如下步骤：(1)将双松香基双季铵盐、溶剂和氨水混合，得到碱性双松香基双季铵盐溶液；所述溶剂为乙醇水溶液；

(2)将所述碱性双松香基双季铵盐溶液与正硅酸乙酯混合后，进行水热反应，得到介孔中空二氧化硅微球前驱体；

(3)将所述介孔中空二氧化硅微球前驱体煅烧，得到介孔中空二氧化硅微球；

所述双松香基双季铵盐为二氯化-N,N’-二(3-松香酰氧-2-羟丙基)四甲基乙二胺、二氯化-N,N’-二(3-脱氢松香酰氧-2-羟丙基)四甲基乙二胺和二氯化-N,N’-二(3-氢化松香酰氧-2-羟丙基)四甲基乙二胺中的至少一种。

2.根据权利要求1所述的制备方法，其特征在于，所述氨水的浓度为25～28wt.％，所述双松香基双季铵盐的质量与氨水的体积之比为0.1～0.4g:1mL。

3.根据权利要求1所述的制备方法，其特征在于，所述乙醇水溶液的体积浓度为20～

60％。

4.根据权利要求1所述的制备方法，其特征在于，所述双松香基双季铵盐的质量与正硅酸乙酯的体积之比为0.3～1g:1mL。

5.根据权利要求4所述的制备方法，其特征在于，所述双松香基双季铵盐的质量与正硅酸乙酯的体积之比为0.5～0.7g:1mL。

6.根据权利要求1所述的制备方法，其特征在于，所述水热反应的温度为90～130℃，所述水热反应的时间为12～28h。

7.根据权利要求1所述的制备方法，其特征在于，所述煅烧的温度为500～600℃，所述煅烧的时间为4～6h。

8.根据权利要求1所述的制备方法，其特征在于，所述双松香基双季铵盐的质量与溶剂的体积之比为0.3～1g:100mL。

9.根据权利要求1～5任一项所述的制备方法，其特征在于，所述碱性双松香基双季铵盐溶液与正硅酸乙酯的混合包括如下步骤：将正硅酸乙酯滴加至搅拌状态的碱性双松香基双季铵盐溶液中后，继续搅拌0.5～1h。
