专利号: 2018102731917
申请人: 重庆工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-06-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

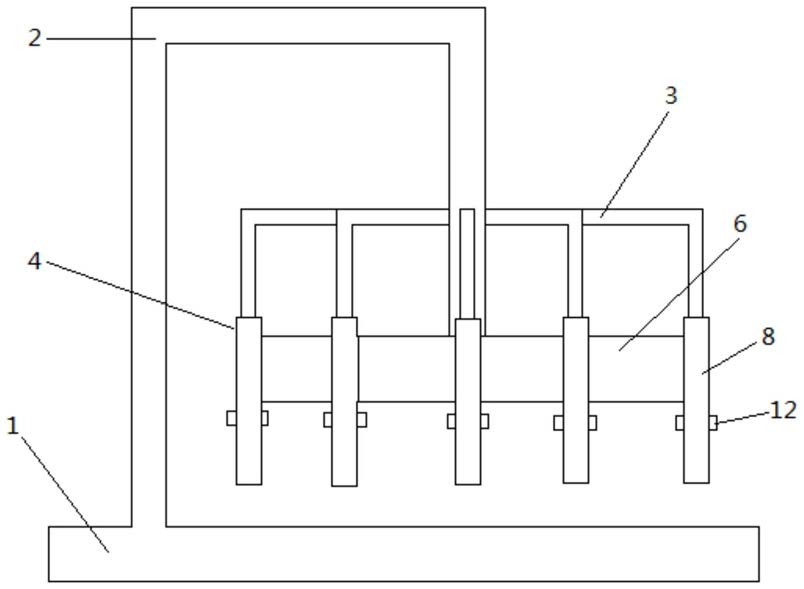

1.汽车刹车盘清洗机,包括清洗台、出水管、清洗部以及电机,清洗部与出水管铰接连接,其特征在于:所述清洗部包括若干中空支架以及清洗管,所述中空支架上设有若干出水孔,所述清洗管上设有若干清洗孔,清洗管靠近出水管一端的周壁上设有凸起,所述中空支架上设有与凸起相对应的凹槽,中空支架与清洗管转动连接,所述出水管设有若干支管,支管与清洗管转动连接,所述清洗管包括硬管部以及软管部,所述清洗管内设有带排水孔的套管以及连接套管与清洗管靠近出水管一端内壁的第一弹簧,套管与清洗管滑动连接,所述套管内设有挡板与第二弹簧,挡板通过第二弹簧与套管上端面连接,所述挡板下端设有若干延伸杆,挡板与延伸杆铰接连接,所述延伸杆上设有清洗带,清洗带与延伸杆铰接连接,所述清洗管上还设有控制清洗管启闭的锁水机构,所述锁水机构与电机连接,所述电机设有正反转控制开关以及单向控制开关,所述清洗管与中空支架之间还设有用于固定清洗管的定位单元,所述定位单元位于清洗管靠近出水管一端。

2.根据权利要求1所述的汽车刹车盘清洗机,其特征在于:所述锁水机构包括齿轮环、连杆以及锁水板,锁水机构设于清洗管的硬管部上,齿轮环通过连杆与锁水板铰接连接,所述锁水板与硬管部铰接连接。

3.根据权利要求1或2所述的汽车刹车盘清洗机,其特征在于:所述定位单元为定位销。

4.根据权利要求1所述的汽车刹车盘清洗机,其特征在于:还设有用于转动清洗部的转动机构,包括与电机连接的连接杆以及用于拨动清洗盘的拨杆,连接杆与电机固定连接,拨杆上设有滑槽以及用于卡住清洗管的开槽,拨杆通过滑槽与水管滑动连接。

5.根据权利要求1所述的汽车刹车盘清洗机,其特征在于:所述软管部下端面设有用于防止挡板滑出的挡片,挡片与软管部固定连接。

6.根据权利要求1所述的汽车刹车盘清洗机,其特征在于:所述清洗带分为材质不同的两层,其中一层为清洗层,另一层为软磁片。

7.根据权利要求6所述的汽车刹车盘清洗机,其特征在于:所述清洗层为棉布材质。
