专利号: 2018102751639
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

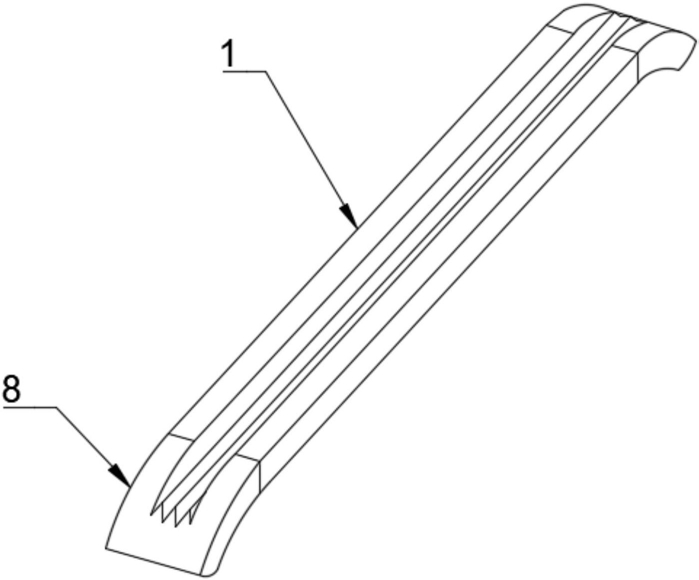

1.一种新型结构复合材料汽车前防撞梁,包括前防撞梁本体(1)和若干前防撞梁圆弧弯折段(8),若干所述前防撞梁圆弧弯折段(8)分别设置在所述前防撞梁本体(1)的两侧,其特征在于:所述前防撞梁本体(1)包括第一帽体(2)、三角齿形横板体(4)以及第二帽体(3),所述第一帽体(2)和所述三角齿形横板体(4)以及所述第二帽体(3)呈“弓”字形横截面,所述第一帽体(2)和所述三角齿形横板体(4)以及所述第二帽体(3)结构宽度比例为3:4:3,所述第一帽体(2)和所述第二帽体(3)均包括第一肋板(5)、第二肋板(6)以及前板(7),所述第一帽体(2)和所述第二帽体(3)通过所述三角齿形横板体(4)连接,所述前防撞梁本体(1)由

0°芳纶纤维束(9)、90°芳纶纤维束(10)、‑45°碳纤维束(11)、45°碳纤维束(12)组成,所述0°芳纶纤维束(9)、所述90°芳纶纤维束(10)、所述‑45°碳纤维束(11)、所述45°碳纤维束(12)的垂直纤维束方向设置有捆绑纱线(13);

所述前防撞梁圆弧弯折段(8)的数量为两个。

2.根据权利要求1所述的一种新型结构复合材料汽车前防撞梁,其特征在于,所述第一帽体(2)和所述第二帽体(3)关于所述三角齿形横板体(4)的中线保持对称。

3.根据权利要求1所述的一种新型结构复合材料汽车前防撞梁,其特征在于,所述前防撞梁本体(1)由所述0°芳纶纤维束(9)、所述90°芳纶纤维束(10)、所述‑45°碳纤维束(11)、所述45°碳纤维束(12)经过所述捆绑纱线(13)混杂多轴向经编。

4.根据权利要求1所述的一种新型结构复合材料汽车前防撞梁,其特征在于,所述三角齿形横板体(4)由多个正三角形组成。
