专利号: 2018102753102
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

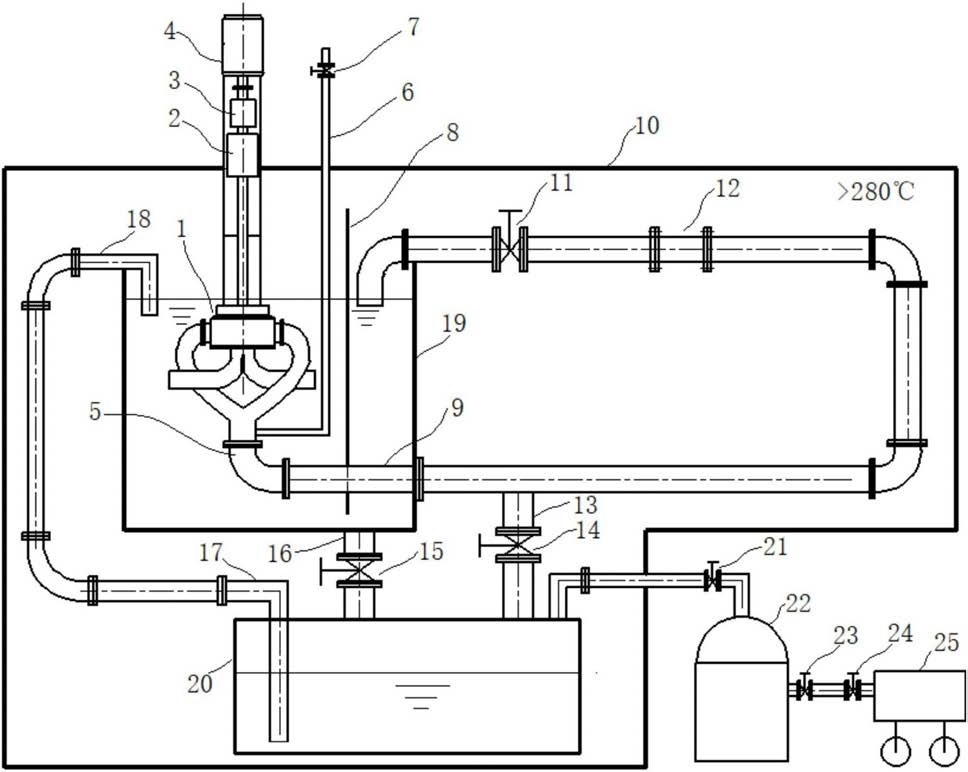

1.一种高温泵试验系统,其特征在于,包括保温仓(10),所述保温仓(10)的内部设有高温泵泵头(1)、出口弯管(5)、连接管一(9)、出口阀门(11)、流量计(12)、泄流管一(13)、泄流阀一(14)、泄流阀二(15)、泄流管二(16)、引流管(17)、试验罐(19)和储液罐(20),所述保温仓(10)的外部的热屏蔽组件(2)、扭矩仪(3)、电机(4)、稳压阀一(21)、储气罐(22)、逆止阀(23)、稳压阀(24)和空气压缩机(25);

所述高温泵泵头(1)上方依次安装有热屏蔽组件(2)、扭矩仪(3)、电机(4);

所述高温泵泵头(1)置于试验罐(19)中,高温泵泵头(1)下方通过自动耦合装置安装有出口弯管(5);出口弯管(5)的另一端通过螺栓固定在连接管一(9)上,连接管一(9)焊接在试验罐(19)上并延伸至试验罐(19)以外,在试验罐(19)外的连接管一(9)上还设有流量计(12)和出口阀门(11);高温泵泵头(1)、出口弯管(5)、连接管一(9)、流量计(12)、出口阀门(11)及其连接管路组成连通的开式回路;

储液罐(20)安置在试验罐(19)下方;在试验罐(19)底部设有泄流管二(16),通过泄流阀二(15)与储液罐(20)连通,在连接管一(9)上设有泄流管一(13),通过泄流阀一(14)与储液罐(20)连通;

所述储液罐(20)为封闭系统,其中盛有试验介质,在储液罐(20)上设有进气管路,空气压缩机(25)依次与稳压阀(24)、逆止阀(23)、储气罐(22)、稳压阀一(21)相连,并通过进气管路与储液罐(20)连通,组成气体输送管路;

储液罐(20)还设有引流管(17),引流管(17)下伸至储液罐(20)底部,上延伸至试验罐(19)。

2.如权利要求1所述的一种高温泵试验系统,其特征在于,流量计(12)前后的直管路长度大于8倍的流量计内径。

3.如权利要求1所述的一种高温泵试验系统,其特征在于,在试验罐(19)内部安置缓流隔板(8),所述缓流隔板(8)置于高温泵的进口和开式回路的出口之间。

4.如权利要求1所述的一种高温泵试验系统,其特征在于,在高温泵的出口处设有测压管(6),测压管(6)延伸至保温仓(10)外部,并安装有测压阀门(7)。

5.如权利要求4所述的一种高温泵试验系统,其特征在于,测压管(6)的直径为8mm至

15mm。

6.如权利要求1所述的一种高温泵试验系统,其特征在于,试验介质为高温熔盐、液态铅铋合金( LBE) 或高温液态金属,试验温度为200~1000℃。

7.如权利要求1~6任一项所述的一种高温泵试验系统的试验方法,其特征在于,包括如下步骤:

试验时:对保温仓(10)进行加温,使保温仓(10)内部达到高温泵试验所要求的温度,关闭泄流阀一(14)和泄流阀二(15),打开出口阀门(11),开启空气压缩机(25),空气压缩机(25)输送惰性气体进入储气罐(22),然后通过稳压阀一(21)进入储液罐(20),储液罐(20)为封闭系统,随着储液罐(20)内压力的增大,储液罐(20)中的试验介质从引流管(17)流至引流出口管(18),最后流入试验罐(19),当试验罐(19)中的液体容量满足试验要求,开机进行泵试验;

非试验时:关闭稳压阀一(21),打开泄流阀一(14)和泄流阀二(15),试验罐(19)及其试验管路中的高温流体进入储液罐(20),关闭保温仓(10)内加热系统,自然降温。
