专利号: 2018102768589
申请人: 安徽匠桥科技服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类目不包含的电技术
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

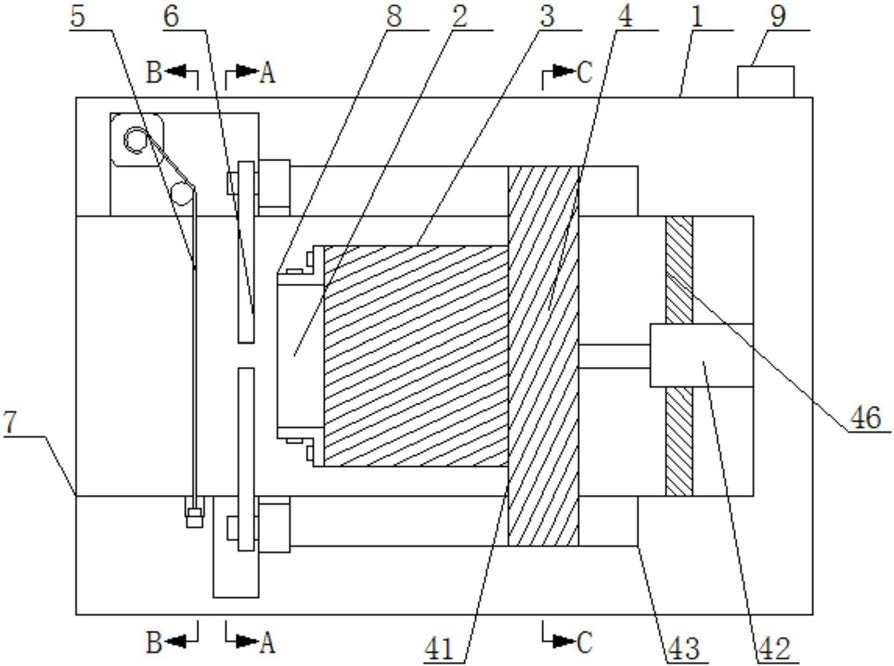

1.一种汽车雷达的除冰雪装置,其特征在于,包括外壳(1)、雷达探头(2)和控制器(9),所述外壳(1)固定在汽车前方的保险杆上,外壳(1)的中间位置设有矩形槽(7),所述矩形槽(7)内从左到右依次设有隔离机构(5)、加热机构(6)和移动机构(4),所述雷达探头(2)与矩形块(3)连接,所述矩形块(3)与移动机构(4)固定连接,所述控制器(9)与隔离机构(5)、加热机构(6)和移动机构(4)电性连接。

2.根据权利要求1所述的一种汽车雷达的除冰雪装置,其特征在于:所述移动机构(4)包括移动块(41)和气缸(42),所述移动块(41)与矩形块(3)的左侧固定连接,移动块(41)的上下两端设有滑动块(44),所述滑动块(44)与滑动槽(43)滑动连接,所述滑动槽(43)设在矩形槽(7)的上下两侧壁,所述气缸(42)的底部与矩形槽(46)的底部固定连接,气缸(42)的输出轴与矩形块(3)的右侧固定连接,气缸(42)的缸体与稳定块(46)的一端固定连接,所述稳定块(46)的另一端与矩形槽(43)的侧壁固定连接,所述控制器(9)与气缸(42)电性连接。

3.根据权利要求1所述的一种汽车雷达的除冰雪装置,其特征在于:所述隔离机构(5)包括第一电机(51)、隔离板(53)、电磁铁(54)和滚轮杆(59),所述第一电机(51)固定连接在第一放置槽(56)左端,第一电机(51)的输出轴通过联轴器与转动杆(52)的一端连接,所述第一放置槽(56)设在矩形槽(7)上侧壁,所述转动杆(52)的另一端与第一放置槽(56)的右端通过轴承连接,所述隔离板(53)的一端与转动杆(52)固定连接,隔离板(53)的另一端与定向块(55)固定连接,隔离板(53)的两侧与定向槽(58)滑动连接,所述定向槽(58)设在矩形槽(7)的左右两侧壁,所述电磁铁(54)设在固定槽(58)的底部,所述固定槽(58)设在矩形槽(7)的下侧壁,所述定向槽(58)与第一放置槽(56)和固定槽(57)连通,所述滚轮杆(59)固定在第一放置槽(56)的两侧,滚轮杆(59)上均匀分布有若干滚轮且滚轮与隔离板(53)滚动连接,所述控制器(9)与第一电机(51)和电磁铁(54)电性连接。

4.根据权利要求1所述的一种汽车雷达的除冰雪装置,其特征在于:所述加热机构(6)包括第二电机(61)和温度传感器(64),所述第二电机(61)对称固定连接在第二放置槽(63)内,第二电机(61)的输出轴与加热板(62)键连接,所述第二放置槽(63)设在矩形槽(7)的上下两侧壁,所述温度传感器(64)连接在矩形块(3)上,所述控制器(9)与温度传感器(64)和加热板(62)电性连接。

5.根据权利要求1所述的一种汽车雷达的除冰雪装置,其特征在于:所述雷达探头(2)与直角加热板(8)的一个直角边通过螺栓连接,所述直角加热板(8)的另一个直角边通过螺栓与矩形块(3)连接,所述控制器(9)与直角加热板(8)电性连接。

6.根据权利要求3所述的一种汽车雷达的除冰雪装置,其特征在于:所述隔离板(53)的材料为柔性材料,所述定向块(55)的材料为金属材料。

7.根据权利要求1所述的一种汽车雷达的除冰雪装置,其特征在于:所述控制器(9)为AT89C51单片机。
