1.一种脂肪族聚碳酸酯-g-聚乙二醇两亲性接枝聚合物，其特征在于，具有如式(1)所示的化学结构：式(I)中，n与m的比例为m∶n＝(1～9)∶1；m+n＞＞p；

式(I)中，x的值为20～90。

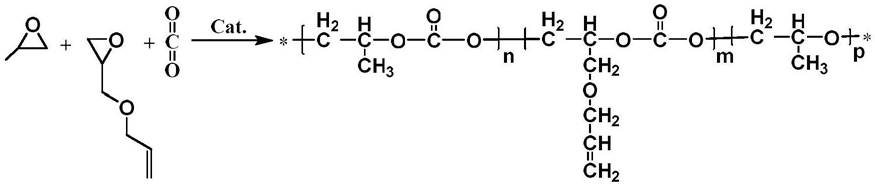

2.权利要求1所述脂肪族聚碳酸酯-g-聚乙二醇两亲性接枝聚合物的制备方法，其特征在于包括以下步骤：(1)由二氧化碳、环氧丙烷和烯丙基缩水甘油醚三元共聚反应得到带双键的脂肪族聚碳酸酯；(2)再通过巯基有机酸与末端羟基的聚乙二醇的酯化反应合成巯基末端的聚乙二醇；(3)在自由基引发剂的引发下通过烯-巯点击反应将聚乙二醇链段接枝到脂肪族聚碳酸酯侧链，得到脂肪族聚碳酸酯-g-聚乙二醇两亲性接枝聚合物。

3.如权利要求2所述的制备方法，其特征在于，步骤(1)所述三元共聚反应为本体聚合或溶液聚合，聚合所需溶剂为丙酮、苯、甲苯、四氢呋喃、1,4-二氧六环、N,N’-二甲基甲酰胺中的一种或几种混合。

4.如权利要求2所述的制备方法，其特征在于，步骤(1)所述三元共聚反应的条件为60～80℃，反应时间为20～40小时，二氧化碳压力为2～5MPa。

5.如权利要求2所述的制备方法，其特征在于，步骤(1)所述三元共聚反应的催化剂为乙二酸锌、丁二酸锌、戊二酸锌、己二酸锌中的一种或几种；单体与催化剂的摩尔比为100～

500：1。

6.如权利要求2所述的制备方法，其特征在于，步骤(2)所述反应的溶剂为甲苯、二甲苯、四氢呋喃或1,4-二氧六环中的一种。

7.如权利要求2所述的制备方法，其特征在于，步骤(2)所述巯基有机酸为3-巯基丙酸、

2-巯基乙酸、4-巯基并甲酸、3-巯基苯甲酸、硫代水杨酸中的一种或几种。

8.如权利要求2所述的制备方法，其特征在于，步骤(2)所述酯化反应的催化剂为对甲苯磺酸、浓硫酸、磷钨酸、硅钨酸、氧化铝、二氧化钛中的一种或几种。

9.如权利要求2所述的制备方法，其特征在于，步骤(2)所述聚乙二醇的分子量为200～

5000Da，为两端羟基聚乙二醇或聚乙二醇单甲醚，其中两端羟基聚乙二醇最终得到交联网络的接枝共聚物；聚乙二醇单甲醚最终得到梳状接枝共聚物。

10.如权利要求2所述的制备方法，其特征在于，步骤(3)所述反应体系的溶剂为四氢呋喃或1,4-二氧六环；步骤(3)所述自由基引发剂为热引发剂或光引发剂，包括安息香二甲醚、过氧化环己酮、过氧化二苯甲酰、过氧化十二酰、过氧化叔戊酸叔丁酯、过氧化二碳酸二异丙酯、过氧化二碳酸二环已酯、偶氮二异丁腈、偶氮二异庚腈、异丙苯过氧化氢、过硫酸钾或过硫酸铵中的一种或几种；步骤(3)所述聚乙二醇中的巯基与脂肪族碳酸酯中的双键的摩尔比为1:1。
