1.半导体激光器,其特征在于,包括在慢轴方向上依次排列的光源(1)、波导片(2)、FAC镜(3)、以及成像透镜(4);
还包括bar条正极板(5)、bar条负极板(6)、以及镜面腔室(7);
所述bar条正极板(5)和所述bar条负极板(6)在快轴方向上彼此贴合;
所述镜面腔室(7)形成于所述bar条正极板(5)和所述bar条负极板(6)之间,并且在慢轴方向上敞开;
所述光源(1)、所述波导片(2)、以及所述FAC镜(3)位于所述镜面腔室(7)内,并且所述FAC镜(3)覆盖在所述镜面腔室(7)在慢轴方向上敞开的开口(7a);所述成像透镜(4)位于所述镜面腔室(7)外;
其中,在快轴方向上多个所述bar条正极板(5)、多个所述bar条负极板(6)、以及多个所述镜面腔室(7)直线排列,任一个所述镜面腔室(7)内均设有所述光源(1)、所述波导片(2)、以及所述FAC镜(3)。
2.根据权利要求1所述的半导体激光器,其特征在于,所述成像透镜(4)为半凸透镜,所述半凸透镜的平面面向所述FAC镜(3)所在的位置,所述半凸透镜的凸面背向所述FAC镜(3)所在的位置。

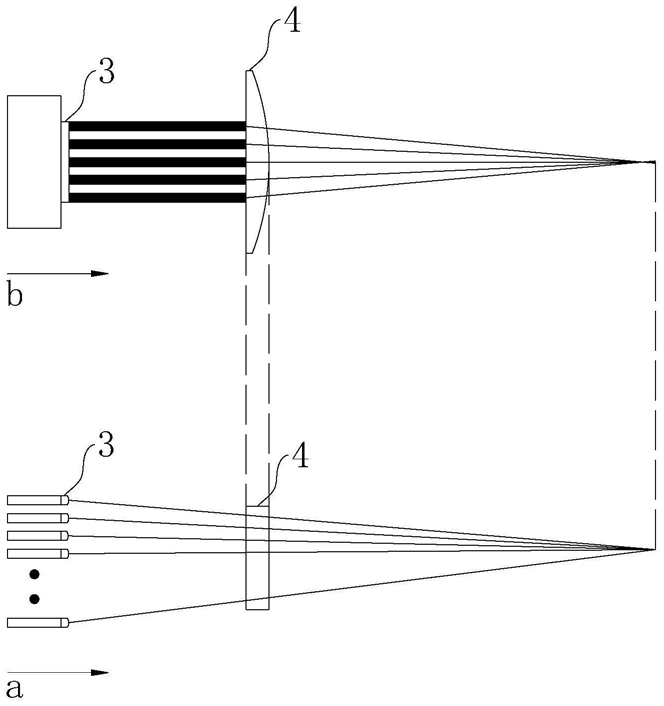

3.根据权利要求1所述的半导体激光器,其特征在于,在慢轴方向上,多个所述FAC镜(3)均和所述成像透镜(4)相对。
4.根据权利要求1所述的半导体激光器,其特征在于,所述bar条正极板(5)包括在快轴方向上对所述bar条负极板(6)敞开、在慢轴方向上对所述波导片(2)和所述FAC镜(3)敞开的正极板出光口(5a);
所述bar条负极板(6)包括在快轴方向上对所述bar条正极板(5)敞开、在慢轴方向上对所述波导片(2)和所述FAC镜(3)敞开的负极板出光口(6a);
其中,当所述bar条正极板(5)和所述bar条负极板(6)彼此贴合时,所述正极板出光口(5a)和所述负极板出光口(6a)形成所述镜面腔室(7),并且在慢轴方向上敞开。
5.根据权利要求4所述的半导体激光器,其特征在于,还包括玻璃绝缘片(8);
所述玻璃绝缘片(8)包括在慢轴方向上敞开的采光口(8a);所述采光口(8a)轮廓和所述开口(7a)轮廓相同;
其中,当所述bar条正极板(5)和所述bar条负极板(6)通过所述玻璃绝缘片(8)彼此贴合时,所述正极板出光口(5a)、所述采光口(8a)、以及所述负极板出光口(6a)形成所述镜面腔室(7),并且在慢轴方向上敞开。
6.根据权利要求5所述的半导体激光器,其特征在于,所述bar条正极板(5)包括正极板倒角边(5b);
所述bar条负极板(6)包括负极板倒角边(6b);
所述正极板倒角边(5b)和所述负极板倒角边(6b)位于同一侧,所述玻璃绝缘片(8)相对所述正极板倒角边(5b)和所述负极板倒角边(6b)凸出。
7.根据权利要求1所述的半导体激光器,其特征在于,所述波导片(2)贴在所述FAC镜(3)上;
所述FAC镜(3)包括在慢轴方向上相对的平面和柱面;
所述波导片(2)贴在所述FAC镜(3)的平面上。
