专利号: 2018102817710
申请人: 嘉兴市洪波塑胶有限公司
专利类型:发明专利
专利状态:无效专利
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

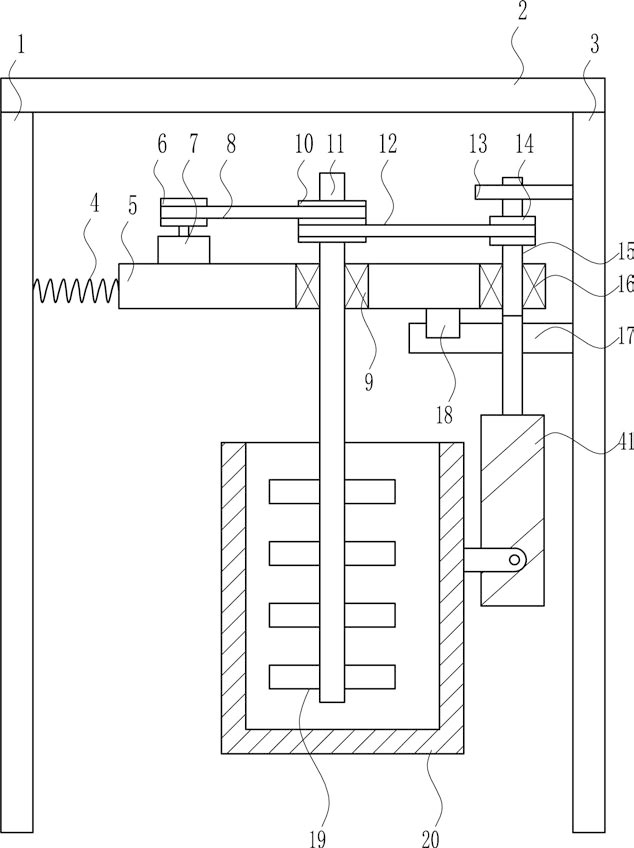

1.一种水利工程水泥快速搅拌装置,其特征在于,包括有第一支撑杆(1)、顶板(2)、第二支撑杆(3)、弹簧(4)、支撑板(5)、第一皮带轮(6)、第一电机(7)、第一连接皮带(8)、第一轴承(9)、第二皮带轮(10)、第一转轴(11)、第二连接皮带(12)、凸轮(13)、第三皮带轮(14)、第二转轴(15)、第二轴承(16)、滑轨(17)、滑块(18)、搅拌杆(19)、搅拌箱(20)和升降装置(41),顶板(2)左下部安装有第一支撑杆(1),顶板(2)右下部安装有第二支撑杆(3),第二支撑杆(3)左部安装有滑轨(17),滑轨(17)上滑动式安装有滑块(18),滑块(18)上部安装有支撑板(5),支撑板(5)右部安装有第二轴承(16),第二轴承(16)内通过过盈连接的方式安装有第二转轴(15),第二转轴(15)下部安装有升降装置(41),升降装置(41)左部安装有搅拌箱(20),第二转轴(15)上部安装有第三皮带轮(14),第二转轴(15)上部安装有凸轮(13),凸轮(13)与第二支撑杆(3)接触,支撑板(5)中部安装有第一轴承(9),第一轴承(9)内通过过盈连接的方式安装有第一转轴(11),第一转轴(11)上部安装有第二皮带轮(10),第二皮带轮(10)与第三皮带轮(14)之间安装有第二连接皮带(12),支撑板(5)左上部安装有第一电机(7),第一电机(7)上部安装有第一皮带轮(6),第一皮带轮(6)与第二皮带轮(10)之间安装有第一连接皮带(8),支撑板(5)与第一支撑杆(1)之间安装有弹簧(4),第一转轴(11)下部安装有搅拌杆(19),搅拌杆(19)位于搅拌箱(20)内;升降装置(41)包括有第三转轴(27)、圆柱滚筒(29)、第四支撑杆(30)、第四转轴(31)和第四轴承(32),搅拌箱(20)右部安装有第四支撑杆(30),第四支撑杆(30)右端安装有第四轴承(32),第四轴承(32)内通过过盈连接的方式安装有第四转轴(31),第二转轴(15)下端安装有第三转轴(27),第三转轴(27)下部安装有圆柱滚筒(29),圆柱滚筒(29)上设有滑槽(28),第三转轴(27)和滑槽(28)滑动式配合;包括有出水管(21)、水泵(22)和排水管(23),第二支撑杆(3)左下部安装有水泵(22),水泵(22)下部与搅拌箱(20)之间安装有出水管(21),水泵(22)上部安装有排水管(23);包括有第一底座(24)、第二底座(25)和连接杆(26),第一支撑杆(1)底部安装有第一底座(24),第二支撑杆(3)底部安装有第二底座(25),第一支撑杆(1)与第二支撑杆(3)之间安装有连接杆(26);包括有第五支撑杆(33)、送料通道(34)、第一锥齿轮(35)、第二电机(36)、第二锥齿轮(37)、第五轴承(38)、第五转轴(39)、送料板(40)和螺旋刀片(43),第一支撑杆(1)右部安装有第五支撑杆(33),第五支撑杆(33)右部安装有送料通道(34),送料通道(34)右部安装有送料板(40),送料通道(34)上部安装有第五轴承(38),第五轴承(38)内通过过盈连接的方式安装有第五转轴(39),第五转轴(39)下部安装有螺旋刀片(43),第五转轴(39)上部安装有第二锥齿轮(37),第一支撑杆(1)中部安装有第二电机(36),第二电机(36)右部安装有第一锥齿轮(35),第一锥齿轮(35)与第二锥齿轮(37)啮合。
