专利号: 2018102825717
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

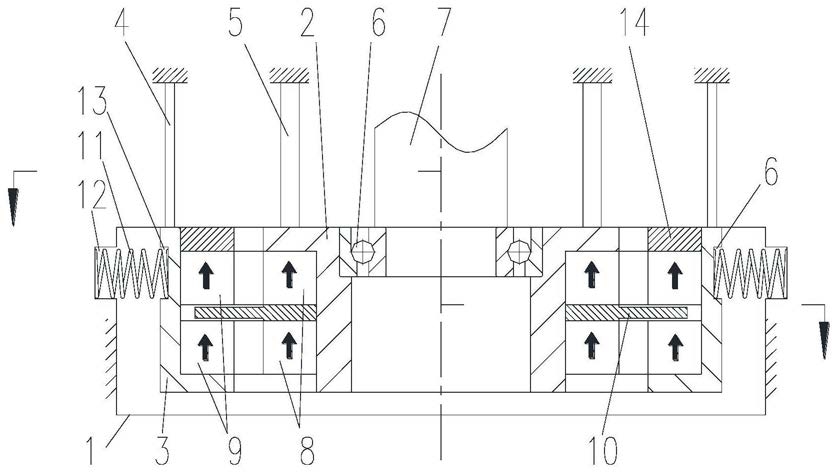

1.一种带阻尼功能的永磁轴承,其特征在于:包括壳体(1)、轴承座(2)、磁环座(3)、细鼠笼条(4)和粗鼠笼条(5),所述轴承座(2)内设置有轴承(6),所述轴承(6)与转轴(7)固定连接,所述磁环座(3)套设在轴承座(2)上,所述轴承座(2)上固定套设有与转轴(7)同轴线的内环永磁体(8),所述磁环座(3)内固定设置有与内环永磁体(8)相对的外环永磁体(9),所述内环永磁体(8)和外环永磁体(9)均轴向充磁且充磁方向相同,所述内环永磁体(8)和外环永磁体(9)均相应的从上至下设置有两个,两个所述内环永磁体(8)之间固定有阻尼圆环片(10),两个所述外环永磁体(9)之间具有磁场间隙,所述阻尼圆环片(10)的边缘位于磁场间隙内,所述阻尼圆环片(10)的边缘与磁场间隙的重叠面积的大小随阻尼圆环片(10)的左右振动而变化;

所述细鼠笼条(4)的顶端与壳体(1)固定连接,其底端与磁环座(3)固定连接,所述粗鼠笼条(5)的顶端与壳体(1)固定连接,其底端与轴承座(2)固定连接,所述磁环座(3)和壳体(1)之间设置有弹性元件,所述弹性元件的弹力方向与内环永磁体(8)和外环永磁体(9)的排斥方向一致。

2.根据权利要求1所述的带阻尼功能的永磁轴承,其特征在于:两个所述内环永磁体(8)之间的距离和两个所述外环永磁体(9)之间的距离相等,所述阻尼圆环片(10)采用绝磁导电材料制成,所述阻尼圆环片(10)的径向具有台阶,其中间的厚度大于边缘的厚度,所述阻尼圆环片(10)的中间固定于两个所述内环永磁体(8)之间,所述阻尼圆环片(10)的边缘与两个所述外环永磁体(9)之间均具有间隙。

3.根据权利要求1或2所述的带阻尼功能的永磁轴承,其特征在于:所述内环永磁体(8)和外环永磁体(9)之间距离相等。

4.根据权利要求1所述的带阻尼功能的永磁轴承,其特征在于:所述内环永磁体(8)和外环永磁体(9)均采用稀土永磁材料制成。

5.根据权利要求1所述的带阻尼功能的永磁轴承,其特征在于:所述弹性元件选用螺旋弹簧(11),所述壳体(1)内开设有第一弹簧腔(12),所述磁环座(3)上开设有第二弹簧腔(13),所述螺旋弹簧(11)的两端分别抵靠在第一弹簧腔(12)和第二弹簧腔(13)内。

6.根据权利要求1或5所述的带阻尼功能的永磁轴承,其特征在于:所述弹性元件的数量为四个,四个所述弹性元件沿磁环座(3)的圆周方向均匀分布。

7.根据权利要求1所述的带阻尼功能的永磁轴承,其特征在于:所述细鼠笼条(4)设置有四根并沿磁环座(3)的圆周方向均匀分布,所述粗鼠笼条(5)设置有四根并沿轴承座(2)的圆周方向均匀分布。

8.根据权利要求1或7所述的带阻尼功能的永磁轴承,其特征在于:所述细鼠笼条(4)和粗鼠笼条(5)均由不锈钢材料制成。

9.根据权利要求1所述的带阻尼功能的永磁轴承,其特征在于:所述磁环座(3)的顶端开设有环形安装口,所述环形安装口内可拆卸设置有圆环盖板(14)。

10.根据权利要求9所述的带阻尼功能的永磁轴承,其特征在于:所述磁环座(3)、圆环盖板(14)和轴承座(2)均由导磁材料制成。
