专利号: 2018102836641
申请人: 浙江美臣环境科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

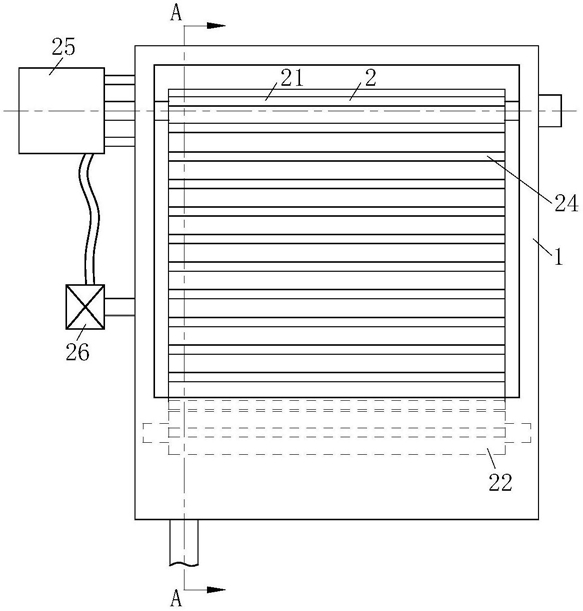

1.一种能够调节室内湿度的风机,包括壳体(1)、扇叶(4)、电机(5)和进风网罩(6);其特征在于:还包括加湿单元(2)和清洁单元(3);所述加湿单元(2)设在壳体(1)一侧,且位于风机出风口处;扇叶(4)通过加湿单元(2)能够将室外新鲜空气加湿后输入室内;所述壳体(1)内部下方设有配合加湿单元(2)工作的清洁单元(3);所述清洁单元(3)用于清洁加湿单元(2);其中,所述加湿单元(2)包括第一辊轴(21)、第二辊轴(22)、水箱(23)、传动皮带、格栅柱(24)、驱动电机(25)和湿度传感器(26);所述第一辊轴(21)转动安装在壳体(1)内部上方;

所述第二辊轴(22)转动安装在壳体(1)内部下方设置的水箱(23)内;所述传动皮带套接在第一辊轴(21)和第二辊轴(22)端头,第一辊轴(21)和第二辊轴(22)两端均设有一个传动皮带套;所述传动皮带用于第一辊轴(21)和第二辊轴(22)联动;两个传动皮带之间设有一组平行于第一辊轴(21)轴线的格栅柱(24);所述第一辊轴(21)一端设有安装在壳体(1)外侧的驱动电机(25);所述驱动电机(25)下方设有固连在壳体(1)上的湿度传感器(26);所述湿度传感器(26)用于控制驱动电机(25)启停。

2.根据权利要求1所述的一种能够调节室内湿度的风机,其特征在于:所述格栅柱(24)外圈设有一组方形凹槽(241);方形凹槽(241)能够存储液体;扇叶(4)配合转动的格栅柱(24)能够输出湿润气流。

3.根据权利要求1所述的一种能够调节室内湿度的风机,其特征在于:所述格栅柱(24)外圈设有一组锥形穿孔(242);锥形穿孔(242)能够存储液体;扇叶(4)配合转动的格栅柱(24)能够输出湿润气流。

4.根据权利要求1所述的一种能够调节室内湿度的风机,其特征在于:所述水箱(23)底板竖立一组隔板(231)。

5.根据权利要求1所述的一种能够调节室内湿度的风机,其特征在于:所述清洁单元(3)包括第一锥齿轮(31)、第二锥齿轮(32)、凸轮(33)、摆动杆(34)和固定杆(35);所述第二辊轴(22)一侧设有固连在第二辊轴(22)转轴上的第一锥齿轮(31);所述第二锥齿轮(32)与第一锥齿轮(31)相啮合;所述第二锥齿轮(32)转轴转动安装在水箱(23)内壁上;所述第二锥齿轮(32)转轴中部固连着凸轮(33);所述凸轮(33)接触连接着摆动杆(34);所述摆动杆(34)设成圆筒型;所述摆动杆(34)轴线与第二辊轴(22)轴线相平行;所述摆动杆(34)外圈设有刷毛;所述摆动杆(34)套接在固定杆(35)外圈;所述固定杆(35)固连在壳体(1)内部一侧;所述摆动杆(34)沿固定杆(35)轴向往复移动用于对格栅柱(24)进行清洁。

6.根据权利要求5所述的一种能够调节室内湿度的风机,其特征在于:所述固定杆(35)一端固连在壳体(1)内部一侧;所述固定杆(35)另一端设有活塞(36);所述活塞(36)滑动安装在摆动杆(34)内部空腔内;所述摆动杆(34)外周设有一组出气孔(341);出气孔(341)内设有弹片(342);一组出气孔(341)呈螺旋布置在摆动杆(34)外圈。

7.根据权利要求5所述的一种能够调节室内湿度的风机,其特征在于:所述水箱(23)内壁上设有连杆(232);所述连杆(232)端头设有滚珠;所述滚珠滑动安装在摆动杆(34)外周设置的螺旋凸轮槽(233)内;所述摆动杆(34)沿固定杆(35)轴向移动能够产生径向转动。
