专利号: 2018102837644
申请人: 淮北市儒伽医疗科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

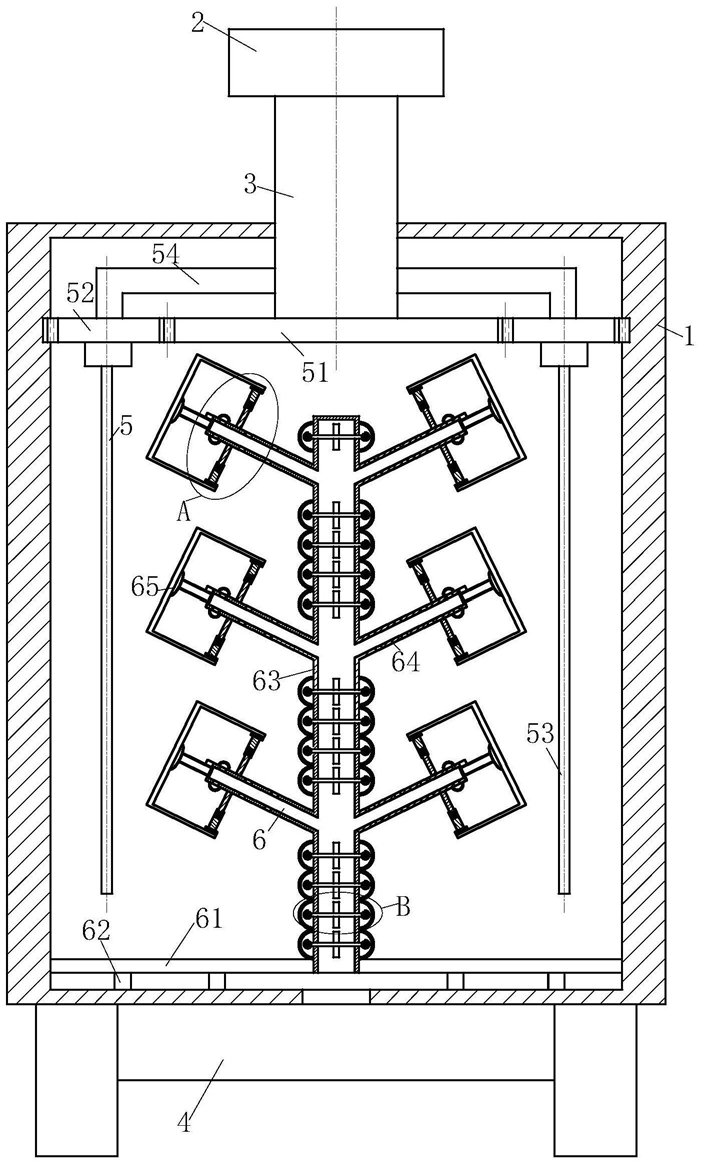

1.一种医用超临界二氧化碳灭菌系统,其特征在于:包括箱体(1)、电机(2)、转动轴(3)、超临界二氧化碳发生装置(4)、紫外线灯灭菌单元(5)和超临界二氧化碳灭菌单元(6),所述的箱体(1)为方形桶;所述的电机(2)安装在转动轴(3)上部;所述的转动轴(3)穿过箱体(1),转动轴(3)和箱体(1)转动连接;所述的超临界二氧化碳发生装置(4)安装在箱体(1)的底部,超临界二氧化碳发生装置(4)用于产生超临界二氧化碳;所述的紫外线灯灭菌单元(5)安装在电机(2)的转动轴(3)上,紫外线灯灭菌单元(5)利用紫外线对器具进行灭菌;所述的超临界二氧化碳灭菌单元(6)安装在箱体(1)的内部,超临界二氧化碳灭菌单元(6)利用超临界二氧化碳对器具进行灭菌;

所述的紫外线灯灭菌单元(5)包括太阳轮(51)、行星轮(52)、紫外线灯(53)和转动支架(54),所述的太阳轮(51)安装在转动轴(3)上;所述的行星轮(52)和太阳轮(51)相互啮合;

所述的紫外线灯(53)安装在行星轮(52)的行星轴上;所述的转动支架(54)安装在转动轴(3)上,转动支架(54)的两端和行星轴转动连接;所述的箱体(1)上部设有一圈齿形结构,齿形结构作为行星齿轮系的齿圈;

所述的超临界二氧化碳灭菌单元(6)包括底板(61)、滑轮(62)、空心主杆(63)、空心支杆(64)、吸盘(65)、微型抽气泵(66)、抽气杆(67)和固定模块(68),所述的底板(61)位于箱体(1)的底部;所述的滑轮(62)安装在底板(61)上;所述的空心主杆(63)安装在底板(61)上;所述的空心支杆(64)安装在空心主杆(63)上,空心支杆(64)和空心主杆(63)的空心腔室相联通,空心支杆(64)上设有通孔;所述的抽气杆(67)安装在空心支杆(64)的前端;所述的吸盘(65)安装在抽气杆(67)的前端;所述的微型抽气泵(66)安装在抽气杆(67)的一侧;

所述的固定模块(68)安装在空心支杆(64)的两侧,固定模块(68)用于对器具进行固定;

所述的固定模块(68)包括横杆一(681)、复位弹簧(682)、横杆二(683)和橡胶块(684),所述的横杆一(681)安装在空心支杆(64)上;所述的复位弹簧(682)一端安装在横杆一(681)上;所述的横杆二(683)开设有凹槽,复位弹簧(682)位于凹槽内,复位弹簧(682)的一端和横杆二(683)固定连接;所述的橡胶块(684)安装在横杆二(683)上,橡胶块(684)上设有凸起的;

所述的空心支杆(64)的最前端上的通孔设有半球帽(641),半球帽(641)上设有多方向的通孔;所述的空心主杆(63)上还包括加热线圈(631)、半球镜面(632)、横轴(633)和螺旋叶片(634),所述的半球镜面(632)安装在空心主杆(63)上,半球镜面(632)上开设有圆孔,半球镜面(632)用于反射紫外线;所述的加热线圈(631)位于半球镜面(632)内,加热线圈(631)安装在横轴(633)一端;所述的横轴(633)转动连接在空心主杆(63)上;所述的螺旋叶片(634)安装在横轴(633)上,螺旋叶片(634)用于带动横轴(633)转动;

工作时,将超临界二氧化碳灭菌单元(6)从箱体(1)中拉出,医护人员将所需要消毒灭菌的器具放置到超临界二氧化碳灭菌单元(6)上,微型抽气泵(66)通过抽气杆(67)抽气,将吸盘(65)紧贴在器具上,利用固定模块(68)卡好器具,按压横杆二(683),用横杆二(683)抵住器具后,放开横杆二(683),在复位弹簧(682)一的作用下,橡胶块(684)抵住器具,防止器具晃动或掉落;通过底板(61)将超临界二氧化碳灭菌单元(6)推入到箱体(1)内部,关闭箱体(1)门,通入超临界二氧化碳,超临界二氧化进入到空心主杆(63)内,再进入空心支杆(64)内,从空心支杆(64)的通孔排出对器具进行灭菌;当超临界二氧化碳进入到空心主杆(63)内时,超临界二氧化碳带动螺旋叶片(634)转动,横轴(633)转动带动加热线圈(631)转动,加热线圈(631)一边加热一边转动,将半球镜面(632)内热空气排出到箱体(1)内,加速干燥效果。
