专利号: 2018102842252
申请人: 淮安常至昊企业管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-11-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

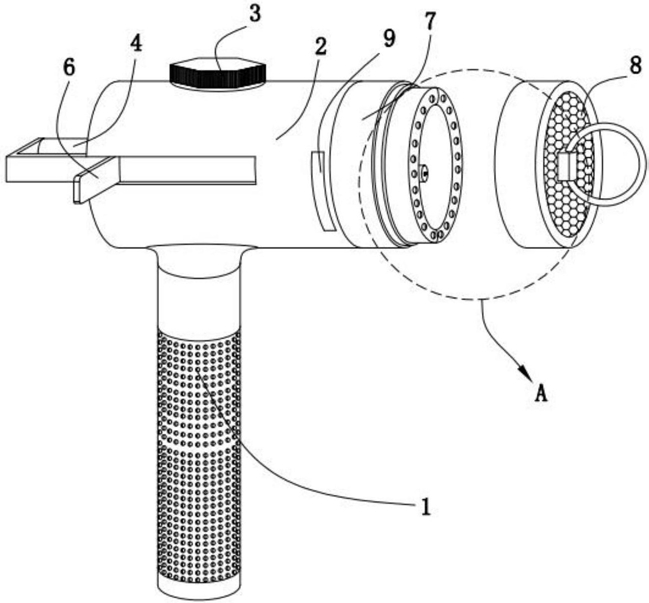

1.一种美容用皮肤喷雾仪,其特征在于:包括手柄(1)、收纳筒(2)、加液端盖(3)、驱动结构(4)、喷头(5)、推杆(6)、按摩结构(7)、脱水结构(8)和观察窗(9);用于存储美容液的所述收纳筒(2)的底端设有带有容纳空腔的圆柱体结构的用于调节温度的所述手柄(1);所述收纳筒(2)背离所述手柄(1)的一端设有用于添加美容液的所述加液端盖(3);所述收纳筒(2)的内部设有用于喷雾的所述驱动结构(4)与所述喷头(5),所述推杆(6)固定于所述驱动结构(4)与所述收纳筒(2)滑动连接;所述收纳筒(2)靠近所述喷头(5)的一端设有用于观察液位的所述观察窗(9);所述收纳筒(2)上设有用于按摩吸附溶液的所述按摩结构(7);所述按摩结构(7)与用于脱水的所述脱水结构(8)螺纹连接;

所述手柄(1)包括盖板(11)、固定塞(12)、乳胶凸起(13)、乳胶防滑套(14)和收纳套(15),所述收纳筒(2)上设有内部设有容纳空腔的圆柱体结构的用于存放冰块或热水的所述收纳套(15),所述收纳套(15)的外部套接有用于防滑的圆环形结构的所述乳胶防滑套(14),所述乳胶防护套(14)上设有多排多列呈圆周方向分布的半球形的所述乳胶凸起(13),所述收纳套(15)背离所述收纳筒(2)的一端设有与所述收纳套(15)螺纹连接的圆柱体结构的所述固定塞(12),所述固定塞(12)上背离所述收纳套(15)的一端设有与所述乳胶防滑套(14)的直径相等的用于限位的所述盖板(11);

所述加液端盖(3)包括挡板(31)、驱动套(32)、防滑凸起(33)、密封圈(34)和固定套(35),所述收纳筒(2)背离所述收纳套(15)的一端设有圆柱体结构的所述固定套(35),所述固定套(35)与所述收纳筒(2)螺纹连接,所述固定套(35)的底端设有与所述收纳筒(2)抵触的圆柱体结构的所述密封圈(34),所述密封圈(34)靠近所述收纳筒(2)的内部的方向的端面为弧面结构,且所述密封圈(34)与所述收纳筒(2)的连接面为光滑的弧面结构,所述固定套(35)背离所述收纳筒(2)的一端设有圆柱体结构的直径大于所述固定套(35)的直径的与所述收纳筒(2)抵触的所述挡板(31),所述挡板(31)背离所述固定套(35)的一端设有正六边形结构的所述驱动套(32),且所述驱动套(32)的周向上设有多个所述防滑凸起(33);

所述驱动结构(4)包括驱动杆(41)、复位弹簧(42)、端盖(43)和活塞(44),所述端盖(43)与所述收纳筒(2)可拆卸连接,所述端盖(43)与所述收纳筒(2)之间设有所述活塞(44),所述活塞(44)与所述收纳筒(2)滑动连接,所述收纳筒(2)与所述活塞(44)靠近所述喷头(5)的一端均为圆台形结构,所述驱动杆(41)固定于所述推杆(6)贯穿于所述端盖(43)延伸至所述活塞(44),所述驱动杆(41)为圆柱体结构,所述驱动杆(41)贯穿于所述复位弹簧(42),所述复位弹簧(42)的一端固定于所述推杆(6),所述复位弹簧(42)的另一端固定于所述端盖(43);

所述按摩结构(7)包括限位套(71)、乳胶套(72)和按摩凸起(73),所述收纳筒(2)背离所述活塞(44)的一端设有圆环形结构的螺纹连接的所述限位套(71),所述限位套(71)与所述收纳筒(2)夹持于所述乳胶套(72),所述乳胶套(72)为双圆柱体结构,所述乳胶套(72)的横截面为T形结构,所述乳胶套(72)背离所述收纳筒(2)的一端设有多个呈圆周阵列式分布的用于按摩的所述按摩凸起(73);

所述脱水结构(8)包括拉环(81)、导向套(82)、脱水格网(83)和卡套(84),所述限位套(71)与圆环形结构的所述卡套(84)螺纹连接,所述卡套(84)的内部设有滑动连接的圆柱体网格结构的所述脱水格网(83),所述脱水格网(83)与所述乳胶套(72)的直径相等,所述导向套(82)固定于所述脱水格网(83),所述拉环(81)与所述导向套(82)转动连接;

在使用时,通过驱动套(32)拧动固定套(35),使密封圈(34)与收纳筒(2)分离,在收纳筒(2)的内部添加喷雾溶液,通过观察窗(9)观察收纳筒(2)的内部的溶液的液位,拧动盖板(11),使固定塞(12)与收纳套(15)分离,在收纳套(15)的内部添加热水或冰块,便于控制收纳筒(2)的内部的清洗美容液的温度,使喷射的液体温度更加适合使用者的面部,同时收纳套自身的温度可调节,便于不同季节使用,提高了使用舒适度,乳胶凸起(13)对使用者手部进行按摩,使操作更加舒适;

拔出脱水结构(8),按压推杆(6),推杆(6)推动驱动杆(41),复位弹簧(42)收缩,驱动杆(41)驱动活塞(44)与收纳筒(2)滑动连接,从而促使溶液从喷头(5)喷出,松开推杆(6)时,复位弹簧(42)伸长,驱动驱动杆(41)带动活塞(44)复位,提高使用灵活性能,避免溶液外喷,通过乳胶套(72)限制喷头(5)喷雾的范围,当喷雾过多时候通过乳胶套(72)吸附面部过多的液体,通过乳胶套(72)配合按摩凸起(73)对面部进行按摩,提高皮肤的吸水效率,同时具有瘦脸功能;

在脱水时,拧动卡套(84),使卡套(84)与限位套(71)固定,手拉拉环(81)驱动脱水格网(83)对乳胶套(72)进行脱水,在不使用时脱水格网(83)具有防护作用。
