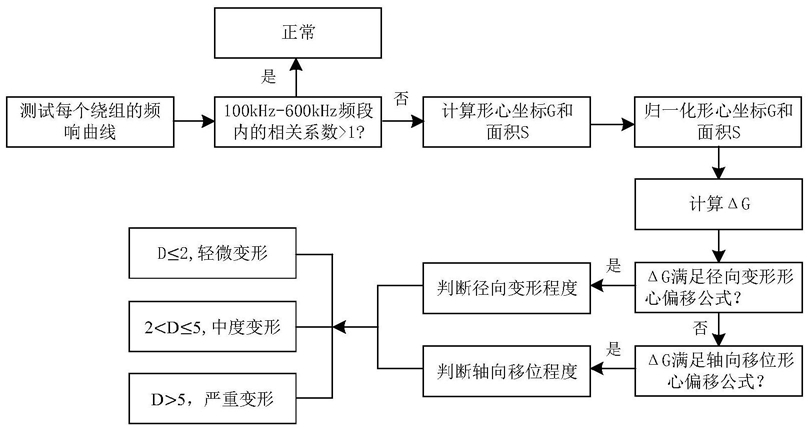

1.一种牵引变压器绕组变形故障检测方法，其特征在于，包括以下步骤：

1)对同一批次的n台同类型牵引变压器绕组进行频率响应测试，得到这n台变压器的平均幅值Y随频率f变化的频率响应曲线Y1(f)，并以平均频率响应曲线Y1(f)为参考频率响应；

2)绘制出100kHz-600kHz频段内第i台变压器测试频率响应曲线与参考频率响应曲线，计算频响曲线之间的相关系数R，计算公式如下：式中Y1(f)是参考频响曲线，Y2(f)是第i台变压器测试频率响应曲线；

3)判断绕组频率响应曲线相关系数R值大小，若R≥1时则认为该台变压器绕组正常，否则认为存在缺陷，并利用图像处理的方法，计算参考频率响应曲线与曲线下方横坐标围成区域的形心坐标G1(f,Y)以及测试频率响应曲线与曲线下方横坐标围成区域的形心坐标G2(f,Y)，计算测试频率响应曲线与参考频率响应曲线围成区域的面积S；

4)对面积S和形心坐标G1、G2进行归一化处理，归一到同一像素下，公式如下：式中H表示所处理图片高度方向的像素点，W表示所处理图片宽度方向的像素点；

5)计算归一化后的形心坐标的偏移度ΔG*(f,Y)ΔG*(f,Y)＝G1*(f,Y)-G2*(f,Y)

6)判断ΔG*(f,Y)是否满足径向变形形心偏移公式Y＝Gr(f)

式中Gr(f)的具体形式通过同类牵引变压器绕组径向变形故障数据库拟合得到；

若|Gr(f)-Y|/Y≤1％，则认为该绕组存在径向变形，转到步骤7)进一步诊断径向变形的程度，否则判断ΔG*(f,Y)是否满足轴向移位形心偏移公式：Y＝Ga(f)

式中Ga(f)的具体形式通过同类牵引变压器绕组轴向移位故障数据库拟合得到；

若|Ga(f)-Y|/Y≤1％，则认为该绕组存在轴向移位变形，转到步骤8)进一步诊断轴向移位的故障程度；

7)将步骤4)中的S*代入面积S与径向变形程度D的表达式S＝Fr(D)

式中Fr(D)的具体形式通过同类牵引变压器绕组径向变形故障数据库拟合得到；

计算得到D即为径向变形程度的百分比，当D≤2，绕组出现轻微变形，当25，绕组出现严重变形；

8)将步骤4)中的S*代入面积S与轴向移位程度的表达式S＝Fa(D)

式中Fa(D)的具体形式通过同类牵引变压器绕组轴向移位故障数据库拟合得到；

计算得到D即为轴向移位程度的百分比，当D≤2，绕组出现轻微变形，当25，绕组出现严重变形。
