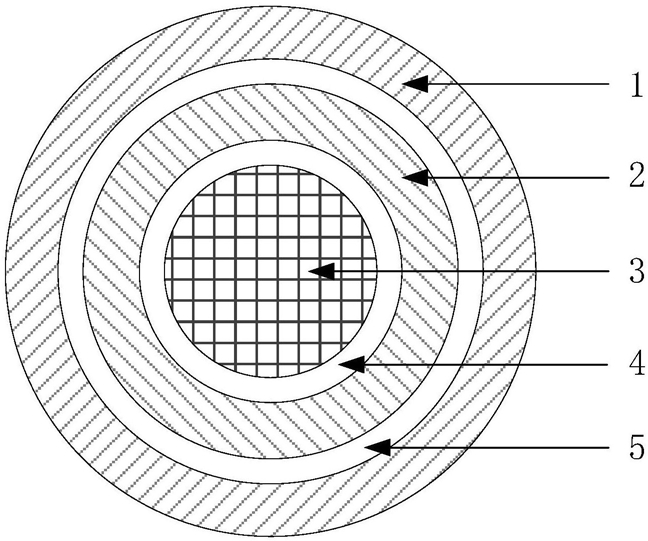

1.一种卷铁心变压器绕组故障模拟平台，其特征在于：包括高压绕组(1)、低压绕组(2)、铁心(3)、第一绝缘介质(4)及第二绝缘介质(5)；铁心(3)、低压绕组(2)、高压绕组(1)依次为从内到外的同心圆；第一绝缘介质(4)位于铁心(3)与低压绕组(2)之间；第二绝缘介质(5)位于低压绕组(2)与高压绕组(1)之间；所述第一绝缘介质(4)及第二绝缘介质(5)可分别替换为不同介电常数的绝缘介质，从而改变绕组的对地电容、绕组间的电容，实现模拟变压器绕组径向变形故障的功能。

2.一种卷铁心变压器绕组故障测评方法，其特征在于，包括：

第一步、测量存储：

使用卷铁心变压器绕组故障模拟平台，通过替换介电常数较大的第一绝缘介质(4)、第二绝缘介质(5)来实现加重绕组径向变形故障程度；通过替换介电常数较小的第一绝缘介质(4)、第二绝缘介质(5)来实现减弱或消除绕组径向变形故障程度；所述绕组径向变形故障程度包括4个等级，即绕组无变形、绕组轻度变形、绕组中度变形以及绕组重度变形，依次命名为：故障0、故障1、故障2、故障3；

在故障0状态下，测试、绘制并储存5次100kHz-600kHz频段内的卷铁心变压器各个绕组的频响曲线，取平均值，作为参考频响曲线Y0(f)；再从故障1、故障2和故障3状态下各测试、绘制并储存3次100kHz-600kHz频段内的卷铁心变压器各个绕组的频响曲线，取平均值，作为各故障状态下的测试频响曲线Yi(f)，并进行存储；i＝1,2,3，分别对应故障1、故障2和故障3状态；

第二步、数据处理：

2.1利用快速松弛矢量匹配算法对Y0(f)和Yi(f)进行拟合，获得参考频响曲线的状态空间模型f0(s)和第i种故障状态下测试频响曲线的状态空间模型fi(s)，式中s为拉普拉斯算子；I为单位矩阵，A0为参考频响曲线的系统矩阵，B0为参考频响曲线的控制矩阵，C0为参考频响曲线的输出矩阵，Ai为第i种故障状态下测试频响曲线的系统矩阵，Bi为第i种故障状态下测试频响曲线的控制矩阵，Ci为第i种故障状态下测试频响曲线的输出矩阵；a0,n为参考频响曲线的第n个分母系数，ai,n为第i种故障状态下测试频响曲线的第n个分母系数，b0,n为参考频响曲线的第n个分子系数，bi,n为第i种故障状态下测试频响曲线的第n个分子系数，n为分子系数的个数；d0、e0、di、ei均为实数；

2.2计算参考频响曲线的传递函数的标准差CV0和第i种故障状态下传递函数的标准差CVi，式中，σ0,a为参考频响曲线分母系数序列的标准差，σ0,b为参考频响曲线分子系数序列的标准差；μ0,a为参考频响曲线分母系数序列的均值，μ0,b为参考频响曲线分子系数序列的均值；σi,a为第i种故障状态下测试频响曲线分母系数序列的标准差，σi,b为第i种故障状态下测试频响曲线分子系数序列的标准差；μi,a为第i种故障状态下测试频响曲线分母系数序列的均值，μi,b为第i种故障状态下测试频响曲线分子系数序列的均值；

2.3计算各故障状态下传递函数的距离参数CDi，

第三步、参数确定：

3.1确定绕组故障界限参数L：

令

3.2确定绕组故障严重程度参数P1、P2：

令

第四步、测评分析：

4.1对实际的卷铁心变压器进行绕组变形故障测评分析，先测量得到100kHz-600kHz频段内卷铁心变压器各个绕组的频响曲线，再按照步骤2.1的方法求得频响曲线的状态空间传递函数f(s)，再按照步骤2.2的方法求得传递函数f(s)的标准差CV；若CV≤L则卷铁心变压器绕组正常，否则判定卷铁心变压器绕组存在变形故障，进入下一步；

4.2按照步骤2.3的方法求得传递函数的距离参数CD；若CD≤P1，则判定绕组出现轻度变形故障；若P1P2，则判定绕组出现重度变形故障。
