1.一种卷铁心牵引变压器涡流损耗的测评方法，其特征在于，所述卷铁心的截面为近似圆形，材质为高导磁冷轧取向硅钢片；具体步骤如下：

1)卷铁心截面积计算：

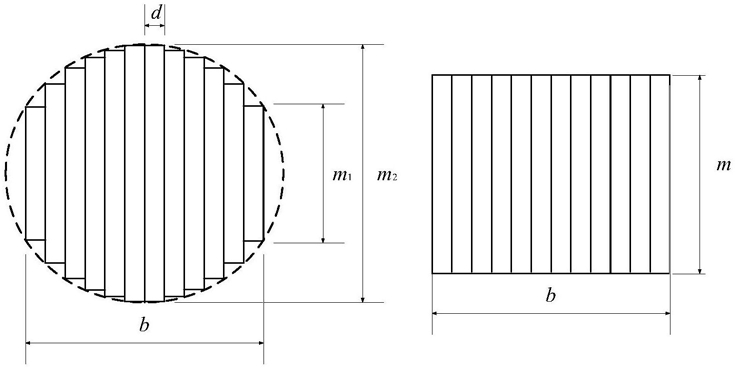

根据卷铁心卷绕初始截面宽度m1、心柱外截面半径r以及硅钢片厚度d的几何关系，得出卷铁心截面积S以及卷绕总叠厚b的表达式：式中，k为卷绕总级数的一半，且满足：

式中，[·]为取整运算；

2)卷铁心等效截面宽度的计算：

根据步骤1)得出的卷铁心截面积S以及卷绕总叠厚b表达式，计算卷铁心等效截面宽度m：

3)等效电导率参数修正：

基于步骤2)得到的卷铁心等效截面宽度m修正传统的各向异性等效电导率参数，使其适用于卷铁心牵引变压器涡流损耗的计算，具体表达式如下：式中，[σ]为各向异性等效电导率张量，σx为正交于硅钢带轧制方向的等效电导率，σy为垂直于硅钢带叠片方向的等效电导率，σz为平行于硅钢带轧制方向的等效电导率，F为硅钢叠片系数，σ为卷铁心材质的电导率；

4)卷铁心涡流损耗的计算：

根据步骤3)得到的各向异性等效电导率张量[σ]对电磁场方程进行求解，得到涡流场分布函数，计算卷铁心的涡流损耗：式中，μ为卷铁心材料的磁导率，Urms为牵引变压器绕组一次侧电压有效值，f为励磁频率，N为励磁绕组匝数，γ为场集肤程度比值，δx为x轴方向的场集肤深度，它们满足：γ＝m/δx,

5)卷铁心涡流损耗的测评：

通过外接功率分析仪对铁心损耗进行测量，并用贝尔托蒂公式从总损耗中分离出涡流损耗部分，再与前述的损耗公式得到的计算值进行对比，具体测评表达式如下：式中，ε为相对误差百分比，Pcal为涡流损耗的计算值，Ped为涡流损耗的测量值；若ε≤

5％则认为生产的卷铁心性能较好，否则认为存在缺陷。
