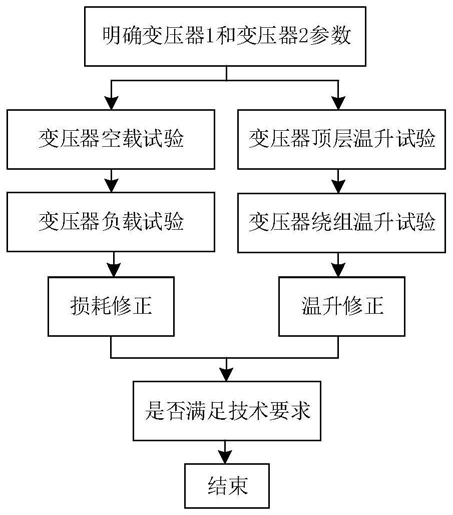

1.绕组不等容量比VX接线牵引变压器的试验方法，其特征在于，所述VX接线牵引变压器包括变压器1和变压器2两台单相变压器；变压器1接线端子包括：高压绕组端子A、B，牵引绕组端子a1、x1，馈电绕组端子a2、x2；变压器2接线端子包括：高压绕组端子B、C，牵引绕组端子b1、y1，馈电绕组端子b2、y2；变压器1容量S1，高低压变比N1，铁轭间中心距离H1，心柱间中心距离W1，心柱截面积A1；变压器2容量S2，高低压变比N2，铁轭间中心距离H2，心柱间中心距离W2，心柱截面积A2；包括以下步骤：步骤一：进行VX接线牵引变压器空载电流和空载损耗测量试验，包括：

(1)测量变压器1空载损耗，将a1、x1与外部供电电路连接，其他各接线端子之间保持断开状态，在额定频率下调整电源的输出，使其达到变压器1中牵引绕组的额定电压，读取瓦特表和电流表的数值，分别记为Po1和Io1；

(2)测量变压器2空载损耗，将a2、x2与外部供电电路连接，其他各接线端子之间保持断开状态，在额定频率下调整电源的输出，使其达到变压器2中牵引绕组的额定电压，读取瓦特表和电流表的数值，分别记为Po2和Io2；

(3)对测量得到的空载损耗进行修正，得到牵引变压器的空载损耗Po＝ko(Po1+Po2-Pm)，其中，Pm为测量系统自身的损耗，ko为空载损耗修正系数；

步骤二：进行VX接线牵引变压器短路阻抗和负载损耗测量试验，包括：

(1)测量得到变压器1高压绕组电阻RH1，牵引绕组电阻RT1，馈电绕组电阻RF1，变压器2高压绕组电阻RH2，牵引绕组电阻RT2，馈电绕组电阻RF2；

(2)将变压器1中牵引绕组端子a1与x1短接，高压绕组端子A和B与外部供电电路连接，其他各接线柱之间保持断开状态，在额定频率下调整电源的输出，高压侧绕组流通相应额定电流的分接电流，测量并标准化高压接线端子A和B之间的负载损耗Pk1、短路阻抗Zk1；以相同的方法对变压器2进行试验，测量并标准化高压绕组端子B和C之间的负载损耗Pk4、短路阻抗Zk4；

(3)将变压器1中馈电绕组端子a2与x2短接，高压绕组端子A和B与外部供电电路连接，其他各接线柱之间保持断开状态，在额定频率下调整电源的输出，高压侧绕组流通相应额定电流的分接电流，测量并标准化高压接线端子A和B之间的负载损耗Pk2、短路阻抗Zk2；以相同的方法对变压器2进行试验，测量并标准化高压绕组端子B和C之间的负载损耗Pk5、短路阻抗Zk5；

(4)将变压器1中牵引绕组a1与x1短接，馈电绕组a2与x2短接，高压绕组A和B与外部供电电路连接，其他各接线柱之间保持断开状态，在额定频率下调整电源的输出，高压侧绕组流通相应额定电流的分接电流，测量并标准化高压接线柱A和B之间的负载损耗Pk3、短路阻抗Zk3；以相同的方法对变压器2进行试验，测量并标准化高压绕组端子B和C之间的负载损耗Pk6、短路阻抗Zk6；

(5)对测量得到的短路阻抗及负载损耗进行修正，修正后的短路阻抗及负载损耗如下：

其中，lt1、lt2、lt3为短路阻抗及负载损耗修正系数；

步骤三：进行VX接线牵引变压器顶层油温升测量试验，包括：

(1)采用短路接线法，对高压侧绕组施加电压进行供电，分接位置按额定电流最大时连接；变压器1和变压器2牵引绕组接线端子a1、x1，b1、y1分别短接，馈电绕组端子a2、x2，b2、y2分别开路，对高压侧绕组施加变压器规定总损耗P，此时，令变压器1与变压器2铁心柱正上方区域油温为顶层油温，分别记为θoil,α1与θoil,β1；

(2)采用短路接线法，对高压侧绕组施加电压进行供电，分接位置按额定电流最大时连接；变压器1牵引绕组接线端子a1、x1短接，变压器1馈电绕组端子a2、x2开路，变压器2牵引绕组与馈电绕组端子b1、y1，b2、y2分别开路，对变压器1高压侧绕组施加变压器1规定总损耗P1，此时，令变压器1铁心柱正上方区域油温为顶层油温，记为θoil,α；

(3)采用短路接线法，对高压侧绕组施加电压进行供电，分接位置按额定电流最大时连接；变压器2牵引绕组接线端子b1、y1短路，变压器2馈电绕组端子b2、y2开路，变压器1牵引绕组与馈电绕组端子a1、x1，a2、x2分别开路，对变压器2高压侧绕组施加变压器2规定总损耗P2，此时，令变压器2铁心柱正上方区域油温为顶层油温，记为θoil,β；

(4)对θoil,α1与θoil,β1修正得到新的判定指标：

其中，θamb是试验时外部环境温度；

步骤四：进行VX接线牵引变压器绕组温升测量试验，包括：

(1)采用短路接线法，对高压侧绕组施加电压进行供电，分接位置按额定电流最大时连接；变压器1牵引绕组端子a1、x1短接，变压器2牵引绕组端子b1、y1短接，变压器1馈电绕组端子a2、x2和变压器2馈电绕组端子b2、y2开路，对高压侧绕组施加变压器额定电流，利用热电阻法反推此时绕组温度，分别记变压器1、变压器2牵引绕组温升为θw,α10和θw,β10；

(2)采用短路接线法，对高压侧绕组施加电压进行供电，分接位置按额定电流最大时连接；变压器1端子牵引绕组端子a1、x1和变压器2牵引绕组端子b1、y1开路，变压器1馈电绕组端子a2、x2短接，变压器2馈电绕组端子b2、y2短接，对高压侧绕组施加变压器额定电流的一半，利用热电阻法可反推此时绕组温度，分别记变压器1、2馈电绕组温升为θw,α20和θw,β20；

(3)采用短路接线法，对高压侧绕组施加电压进行供电，分接位置按额定电流最大时连接；变压器1牵引绕组端子a1、x1短接，变压器1馈电绕组端子a2、x2开路，变压器2牵引绕组端子b1、y1及馈电绕组端子b2、y2开路，对变压器1高压侧绕组施加额定电流，利用热电阻法可反推此时绕组温度，记变压器1牵引绕组温升为θw,α1；

(4)采用短路接线法，对高压侧绕组施加电压进行供电，分接位置按额定电流最大时连接；变压器2牵引绕组端子b1、y1短接，变压器1牵引绕组端子a1、x1及馈电绕组端子a2、x2开路，变压器2馈电绕组端子b2、y2开路，对高压侧绕组施加额定电流，利用热电阻法可反推此时绕组温度，记变压器2牵引绕组温升为θw,β1；

(5)采用短路接线法，对高压侧绕组施加电压进行供电，分接位置按额定电流最大时连接；变压器1馈电绕组端子a2、x2短接，变压器1牵引绕组端子a1、x1开路，变压器2牵引绕组端子b1、y1及馈电绕组端子b2、y2开路，对高压侧绕组施加额定电流的一半，利用热电阻法可反推此时绕组温度，记变压器1馈电绕组温升为θw,α2；

(6)采用短路接线法，对高压侧绕组施加电压进行供电，分接位置按额定电流最大时连接；变压器2馈电绕组端子b2、y2短接，变压器1牵引绕组端子a1、x1及馈电绕组端子a2、x2开路，变压器2牵引绕组端子b1、y1开路，对高压侧绕组施加额定电流的一半，利用热电阻法可反推此时绕组温度，记变压器2馈电绕组温升为θw,β2；

(7)对θw,α10、θwin,β10及θw,α20、θw,β20修正得到新的判定指标：

其中，

2.根据权利要求1所述的绕组不等容量比VX接线牵引变压器的试验方法，其特征在于，所述空载损耗修正系数ko计算方式如下：

3.根据权利要求1所述的绕组不等容量比VX接线牵引变压器的试验方法，其特征在于，所述短路阻抗及负载损耗修正系数lt1、lt2、lt3计算方式如下：
