专利号: 2018102860689
申请人: 潘以军
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

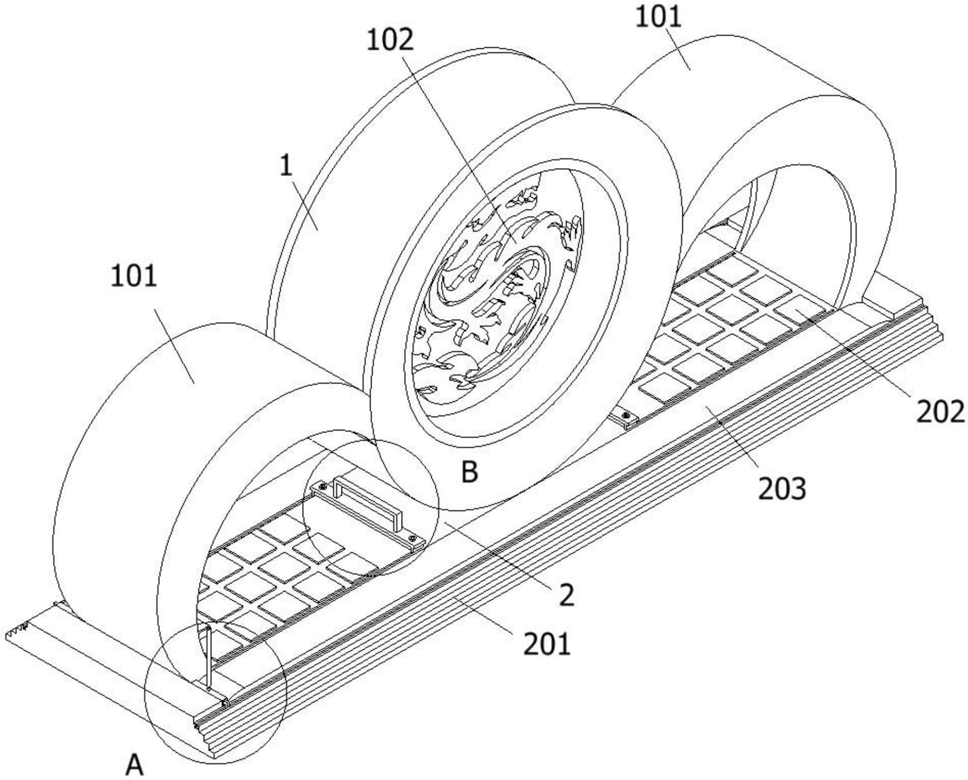

1.一种避免跨步电压伤害的避雨亭景观设施,其特征在于:该避免跨步电压伤害的避雨亭景观设施包括避雨亭主体、避雨亭侧亭、景观装饰盘、基座、台阶、第一滑槽、方形橡胶块、第一空气过滤棉布层、边缘弧形结构、第二滑槽、挤水装置、塑料抓握杆、万向球节、挤水块、大圆弧结构、小圆弧结构、第一滑块、水渍擦拭装置、固定板、推拉杆、螺栓、第二空气过滤棉布层和第二滑块;所述基座顶端面中心位置固定连接有与其为一体式结构的所述避雨亭主体,且避雨亭主体的左右两侧均固定连接有一组呈内弧形结构的所述避雨亭侧亭,且两组所述避雨亭侧亭弧形的底端均与基座的顶端面相固定连接;所述避雨亭主体内部固定连接有一块所述景观装饰盘;所述基座的前后两端均设置有一块与其为一体式结构的所述台阶;两块所述台阶的顶端面与基座相连接处均镶嵌有一块所述第一空气过滤棉布层;两块所述台阶的第二台阶块处均开设有一处所述第一滑槽;两块所述第一空气过滤棉布层上均设置有一组所述挤水装置;所述挤水装置由塑料抓握杆、万向球节、挤水块和第一滑块共同组成;所述挤水块的底端面与第一空气过滤棉布层相接触,且挤水块的顶端面通过一组所述万向球节转动连接有一根所述塑料抓握杆;所述挤水块的侧端面通过一组所述第一滑块滑动连接在与其位置相邻的所述第一滑槽内;故所述挤水装置沿第一滑槽作左右往复运动;所述基座顶端面对应于两组所述避雨亭侧亭遮挡位置处均固定镶嵌有十五组呈间隔排列状分布的所述方形橡胶块;所述基座顶端面对应于两组所述避雨亭侧亭遮挡位置处的前后两端均开设有一处所述第二滑槽;每组所述避雨亭侧亭所遮挡的基座顶端面上所开设的两处所述第二滑槽内均滑动连接有一组所述水渍擦拭装置;所述水渍擦拭装置由固定板、推拉杆、螺栓、第二空气过滤棉布层和第二滑块共同组成;所述固定板底端面的前后两侧均通过一组所述第二滑块分别滑动连接在两处所述第二滑槽内;所述固定板底端面设置有一层所述第二空气过滤棉布层,且第二空气过滤棉布层通过两个所述螺栓固定安装在固定板上,并且第二空气过滤棉布层的底端面距离基座的顶端面2.5cm;所述固定板顶端面固定连接有一根所述推拉杆。

2.如权利要求1所述避免跨步电压伤害的避雨亭景观设施,其特征在于:两块所述第一空气过滤棉布层的顶端面均与基座的顶端面处于同一水平面。

3.如权利要求1或2所述避免跨步电压伤害的避雨亭景观设施,其特征在于:两块所述第一空气过滤棉布层的厚度均与台阶的台阶块的高度相一致。

4.如权利要求3所述避免跨步电压伤害的避雨亭景观设施,其特征在于:两块所述第一空气过滤棉布层的长度与两组所述避雨亭侧亭最边缘之间间隔的长度相一致。

5.如权利要求4所述避免跨步电压伤害的避雨亭景观设施,其特征在于:两块所述第一空气过滤棉布层的左右两端均为边缘弧形结构。

6.如权利要求3所述避免跨步电压伤害的避雨亭景观设施,其特征在于:所述挤水装置安装状态下其中的所述挤水块的顶端面与基座的顶端面处于同一水平面,且挤水块的厚度为第一空气过滤棉布层厚度的三分之二。

7.如权利要求6所述避免跨步电压伤害的避雨亭景观设施,其特征在于:所述挤水块的底端面一端为大圆弧结构,另一端为小圆弧结构,且大圆弧结构与小圆弧结构之间相切。

8.如权利要求1所述避免跨步电压伤害的避雨亭景观设施,其特征在于:三十组所述方形橡胶块的顶端面均高于基座的顶端面3cm。
