专利号: 2018102863085
申请人: 苏州创力波科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

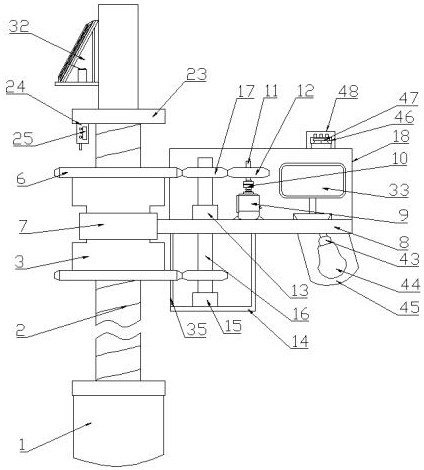

1.一种道路夜间使用的照明灯,包括路灯支撑柱(1),其特征在于,所述路灯支撑柱(1)固定安装在道路两侧的地面上,所述路灯支撑柱(1)上设有升降机构,所述升降机构由位于路灯支撑柱(1)上端的外螺纹(2)、套装在路灯支撑柱(1)上的工字形轴套(3)、位于工字形轴套(3)内的通孔(4)、位于通孔(4)内与外螺纹(2)互相配合的内螺纹(5)、分别固定安装在工字形轴套(3)上下端的从动齿轮(6)、套装在工字形轴套(3)中间位置的固定轴承一(7)、固定安装在固定轴承一(7)侧表面的盛放台(8)、固定安装在盛放台(8)上表面一侧的缓速旋转电机(9)、固定安装在缓速旋转电机(9)旋转端的联轴器(10)、一端与联轴器(10)固定连接的主动轴(11)、固定安装在主动轴(11)上的主动齿轮(12)、固定安装在贯穿孔(12)内的固定轴承二(13)、固定安装在盛放台(8)下表面一侧的L形挡板(14)、固定安装在L形挡板(14)上与固定轴承二(13)同心对应的固定轴承三(15)、一端插装在固定轴承三(15)内另一端穿过固定轴承二(13)的传动轴(16)、分别固定安装在传动轴(16)上下端且与主动齿轮(12)和从动齿轮(6)互相啮合的传动齿轮(17)、固定安装在盛放台(8)上表面的防护外壳(18)、固定安装在防护外壳(18)上的固定机构共同构成的,所述固定机构由位于路灯支撑柱(1)一侧两端的纵向滑槽(19)、固定安装在纵向滑槽(19)内部两侧的挡板(20)、一端固定安装在防护外壳(18)侧表面另一端伸入纵向滑槽(19)内的防转连接板(21)、固定安装在防转连接板(21)上位于纵向滑槽(19)内的横向拦截板(22)、固定安装在横向拦截板(22)上的滑动机构共同构成的,所述路灯支撑柱(1)上设有高度限制机构,所述高度限制机构由固定安装在路灯支撑柱(1)上位于外螺纹(2)上下端的固定挡板(23)、固定安装在上方固定挡板(23)下表面的红外线测距仪(24)、位于红外线测距仪(24)内部的信号发射器一(25)、位于路灯支撑柱(1)上端成圆形均匀分布的多个键槽(26)、位于键槽(26)内的平键(27)、固定安装在平键(27)内侧的挡块(28)、一端与挡块(28)固定连接另一端分别与键槽(26)内表面固定连接的多个伸缩弹簧(29)、固定安装在键槽(26)内表面的电磁铁(30)、位于工字形轴套(3)内部与键槽(26)大小位置对应的限位孔(31)共同构成的,所述路灯支撑柱(1)上设有照明机构,所述路灯支撑柱(1)上端一侧设有太阳能发电装置(32),所述盛放台(8)上表面一侧设有控制器(33),所述控制器(33)外接有遥控器(34)。

2.根据权利要求1所述的一种道路夜间使用的照明灯,其特征在于,所述L形挡板(14)设有防护板(35),所述防护外壳(18)和防护板(35)上设有足够齿轮动的开口。

3.根据权利要求1所述的一种道路夜间使用的照明灯,其特征在于,所述滑动机构由位于横向拦截板(22)上两侧均匀分布的多个圆孔(36)、固定安装在圆孔(36)内的横向固定轴(37)、套装在横向固定轴(37)上的滚轮(38)、固定安装在横向拦截板(22)两侧表面的连接杆(39)、位于连接杆(39)上的方形凹槽(40)、固定安装在方形凹槽(40)内的连接轴(41)、套装在连接轴(41)上的滑轮(42)共同构成的。

4.根据权利要求1所述的一种道路夜间使用的照明灯,其特征在于,所述照明机构由固定安装在盛放台(8)下表面一侧的灯座(43)、固定安装在灯座(43)内的照明灯(44)、固定安装在盛放台(8)下表面将灯座和照明灯(44)覆盖的灯罩(45)、固定安装在防护外壳(18)上表面一侧的感光传感器(46)、位于感光传感器(46)内部的信号发射器二(47)、固定安装在防护外壳(18)上表面将感光传感器(46)覆盖的透明防水外壳(48)、固定安装在路灯支撑柱(1)一侧地面上的自动开关机构共同构成的。

5.根据权利要求1所述的一种道路夜间使用的照明灯,其特征在于,所述自动开关机构由位于路灯支撑柱(1)一侧地面上的方形凹槽(49)、固定安装在方形凹槽(49)内下表面的声波传感器(50)、位于声波传感器(50)内部的信号发射器三(51)共同构成的。

6.根据权利要求1所述的一种道路夜间使用的照明灯,其特征在于,所述控制器(33)内设有用电接口(52)、信号接收器(53)、PLC系统(54)。

7.根据权利要求1所述的一种道路夜间使用的照明灯,其特征在于,所述遥控器(34)上设有控制按键(55)、小型显示屏(56)、电池装置(57)。

8.根据权利要求7所述的一种道路夜间使用的照明灯,其特征在于,所述PLC系统(54)内设有计时系统(58)。

9.根据权利要求1所述的一种道路夜间使用的照明灯,其特征在于,所述信号发射器一(25)、信号发射器二(47)、信号发射器三(51)、遥控器(34)均通过蓝牙信号与信号接收器(53)连接。

10.根据权利要求1所述的一种道路夜间使用的照明灯,其特征在于,所述控制器(33)与缓速旋转电机(9)、红外线测距仪(24)、电磁铁(30)、照明灯(44)、感光传感器(46)、振动传感器(50)、声波传感器(52)等电性连接,通过PLC系统(54)控制。
