专利号: 2018102878625
申请人: 江苏新凯晟机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

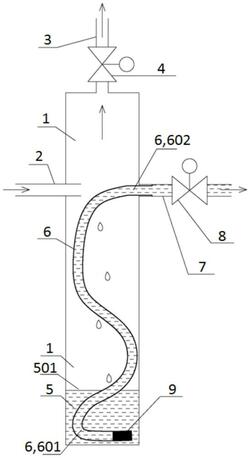

1.一种气液分离装置,其特征在于,包括:

重力分离腔(1),重力分离腔(1)上设有进料口(2),供气液混合物进入;

重力分离腔(1)的上方设有第一排气管(3),用于将重力分离腔(1)内的气体排出,第一排气管(3)上设有第一阀门(4);重力分离腔(1)的下部为第一集液区(5);

所述气液分离装置还包括第一空心材料(6),为亲水性超滤空心纤维或无机陶瓷超滤空心管;所述第一空心材料(6)的第一端(601)为盲端,位于第一集液区(5)中,所述第一空心材料(6)的第二端(602)与第一排液管(7)相连,用于排出液体至重力分离腔(1)以外;

所述第一排液管(7)上设有第二阀门(8);

或者,

所述气液分离装置,包括:

重力分离腔(1),重力分离腔(1)上设有进料口(2),供气液混合物进入;

重力分离腔(1)的下方设有第二排液管(10),用于将重力分离腔(1)内的液体排出,第二排液管(10)上设有第三阀门(11);重力分离腔(1)的上部为第一集气区(12);

所述气液分离装置还包括第二空心材料(13),为斥水性超滤空心纤维;所述第二空心材料(13)的第一端(1301)为盲端,位于第一集气区(12)内,所述第二空心材料(13)的第二端(1302)与第二排气管(14)相连,用于排出气体至重力分离腔(1)以外;

所述第二排气管(14)上设有第四阀门(15)。

2.根据权利要求1所述的气液分离装置,其特征在于,所述第一阀门(4)为气体背压阀,所述第二阀门(8)为液体背压阀;所述第三阀门(11)为液体背压阀,所述第四阀门(15)为气体背压阀;

第一空心材料(6)所连接的第二阀门(8)的开启压强低于未连接第一空心材料(6)的第一阀门(4)的开启压强,两个开启压强形成第一压强差,第一压强差低于第一空心材料(6)所能承受的第一工作压强差;第二空心材料(13)所连接的第四阀门(15)的开启压强低于未连接第二空心材料(13)的第三阀门(11)的开启压强,两个开启压强形成第二压强差,第二压强差低于第二空心材料(13)所能承受的工作压强差;

当第一空心材料和/或第二空心材料两侧所能承受的工作压强差大于重力分离腔(1)中的压强,第二阀门(8)和/或第四阀门(15)用作节制阀或取消。

3.根据权利要求1或2任一所述的气液分离装置,其特征在于,所述第一空心材料(6)的盲端为密封端,或采用第一密封部件(9)进行密封;所述第二空心材料(13)的盲端为密封端,或采用第二密封部件(16)进行密封。

4.根据权利要求1或2任一所述的气液分离装置,其特征在于,所述第一空心材料的第一端(601)至第二端(602)为上行设置;所述第二空心材料的第一端(1301)至第二端(1302)为下行设置。

5.根据权利要求4所述的气液分离装置,其特征在于,所述第一空心材料的第二端(602)位于第一集液区(5)的液面以上;所述第二空心材料的第二端(1302)位于第一集气区(12)以下。

6.根据权利要求1或2任一项所述的气液分离装置,其特征在于,所述第一空心材料(6)至少有一根;所述第二空心材料(13)至少有一根。

7.根据权利要求6所述的气液分离装置,其特征在于,各个第一空心材料的第二端(602)均连接至第一排液管(7);各个第二空心材料的第二端(1302)均连接至第二排气管(14)。

8.根据权利要求4所述的气液分离装置,其特征在于,所述第一空心材料(6)至少有一根;所述第二空心材料(13)至少有一根。

9.根据权利要求8所述的气液分离装置,其特征在于,各个第一空心材料的第二端(602)均连接至第一排液管(7);各个第二空心材料的第二端(1302)均连接至第二排气管(14)。
