专利号: 2018102883680
申请人: 林婷
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

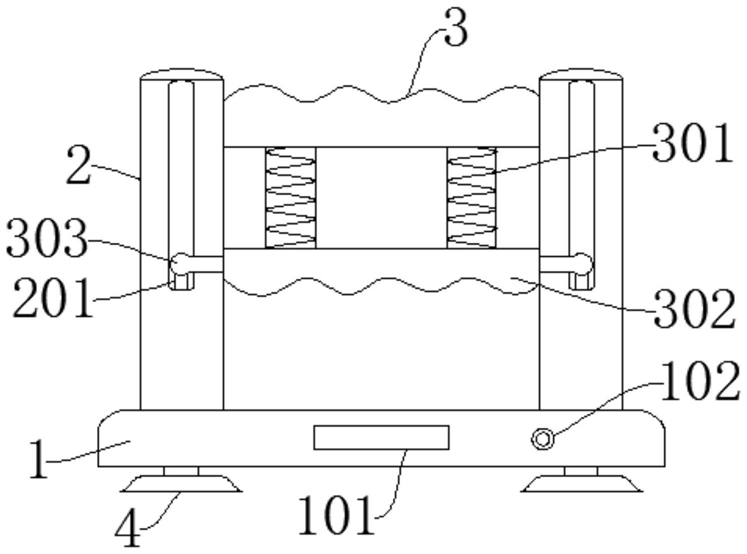

1.一种利用起板工具进行吊顶吊板间预定间距安装的方法,其特征在于,该起板工具包括双吸盘结构和通过气孔连接到吸盘上方的中转箱体,两吸盘可以进行相互独立的负压吸附、泄压操作,且起板工具整体可以绕两个吸盘中的任意一个旋转360°,在高透光塑料中转箱体上表面集成有透明刻度尺,其中刻度尺的长度方向与两吸盘的圆心连线平行,且该刻度尺的零位对应第二吸盘的外侧部最边缘位置,还包括位于所述中转箱体(1)顶部的两组真空泵(2)、位于两组所述真空泵(2)之间的固定把手(3),所述中转箱体(1)采用高透光塑料制成,所述固定把手(3)的上端表面设置有强磁铁,所述中转箱体(1)底部设置有两组真空吸盘(4),在真空吸盘的底部设置有密封橡胶垫;所述中转箱体(1)一侧安装有水平尺(101),所述中转箱体(1)的两侧均安装有泄压按钮(102);所述真空泵(2)内部设置有抽气杆(201);

所述固定把手(3)下方设置有抽气把手(302),抽气把手为两段式设计,其中左半段抽气把手与右半段抽气把手之间通过合页板铰接连接,使得两段抽气把手中的每一个仅能够在朝固定把手方向在0-90度范围内转动,两段抽气把手(302)通过两个回力弹簧(301)连接所述固定把手(3),所述回力弹簧(301)在两个把手上位于远离把手的中间位置,所述抽气把手(302)两端设置有连杆(303),所述连杆(303)与所述抽气杆(201)通过螺栓固定连接,连杆(303)的端部设置有弧形凸起,在真空泵的内壁上设置有与弧形凸起配合的凹槽;

所述真空吸盘(4)与所述中转箱体(1)底部的抽气孔通过抽气管连通,其中抽气管的上部连接到抽气孔,抽气管的下部连接到真空吸盘;在中转箱体内的中间部位设置有隔板,隔板的外部边缘设置有橡胶圈,抽气管的外部圆周套有旋转支撑部,其中中转箱体通过该旋转支撑部可以相对于真空吸盘360°旋转;

在真空泵(2)内抽气杆滑动行程的最底端处设置有吸水海绵,海绵中预吸有一定水分;

该方法包括如下步骤:

S1、将第二吸盘吸合在物品的边缘位置,即第二吸盘的最外侧边缘靠近物品的边缘位置;

S2、将第一吸盘尽量贴近被吸取物品的重心位置,利用负压动力装置将两个吸盘负压吸附到待安装吊板上,并移动起板工具带动吊板至预定安装位置附近;

S3、旋转起板工具直至待安装吊板的侧边与已安装的作为基准的吊板的侧边平行贴紧到一起,然后将距离重心位置较近的第一吸盘泄压,使其脱离吊板,接着将起板工具整体绕边缘位置处第二吸盘的旋转支撑部旋转,直至将第一吸盘旋转至位于基准吊板的下方且中转箱体顶部的透明刻度尺的长度方向与两贴近侧边垂直时停止旋转;

S4、然后参照该刻度尺拉动中转箱体和起板工具,从而带动中转箱体、第一吸盘及吊板远离基准用吊板,当基准用吊板的侧边边缘对应其下方的刻度尺刻度等于预定间距,停止拉动;

其中,手握两段抽气把手的中间位置并向上施力拉动时,两段抽气把手不会发生朝向中转箱体的方向转动,进而实现在前期稳定的将两段抽气把手拉动向上,还可以保证在后期调整吸盘位置动作中两段抽气把手均可以独立向上拉动,而不会带动另一段抽气把手运动,从而实现带动两个吸盘的独立的吸取与泄气。

2.根据权利要求1所述的方法,其特征在于:负压是基于两个把手的相对运动带动抽气杆在真空泵的移动而产生,在两个把手之间设置有回力弹簧。

3.根据权利要求2所述的方法,其特征在于:在步骤S1前利用抽气杆挤压海绵,释放水珠到吸盘中。
