专利号: 2018102897306
申请人: 宣城市创道智能技术开发有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 铁路
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

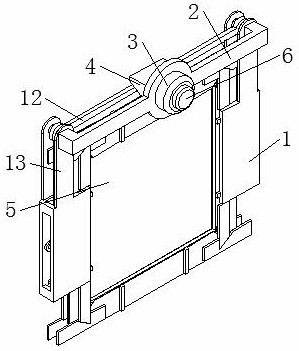

1.一种城市轨道车辆专用逃生窗户装置,包括玻璃(5),其特征在于:所述玻璃(5)为钢化玻璃,且所述玻璃(5)外围边缘处均匀设置条形孔(15),所述玻璃(5)的四个边沿的两侧分别设置固定板(7),且两侧的固定板(7)外端固定连接,所述固定板(7)远离玻璃(5)的一侧表面设置滑轨(8),且水平方向对称的两块固定板(7)外部设置安装座(1),所述安装座(1)的内表面设置滑槽,所述固定板(7)的滑轨(8)与安装座(1)内表面的滑槽配合安装,所述安装座(1)的上端设置延长板二(13),所述延长板二(13)的上端内部设置芯轴,且延长板二(13)的芯轴外部套装拨杆(12),且水平方向的固定板(7)外侧设置延长板一(11),所述延长板一(11)内部设置固定轴,所述拨杆(12)的下端贯穿延长板一(11)之间的缝隙,且拨杆(12)与延长板一(11)内部的固定轴接触安装,所述拨杆(12)的上端与楔形块(4)接触安装,所述楔形块(4)的前端固定设置导向柱(19),所述导向柱(19)配合安装在固定筒(3)内部,所述固定筒(3)通过固定架(2)与安装座(1)固定安装。

2.根据权利要求1所述的一种城市轨道车辆专用逃生窗户装置,其特征在于:所述安装座(1)内部的固定板(7)两端分别设置拨块一(9),且竖直方向对称的两块固定板(7)两端分别设置拨块二(10),所述拨块一(9)和拨块二(10)配合安装。

3.根据权利要求2所述的一种城市轨道车辆专用逃生窗户装置,其特征在于:所述拨块二(10)的相对面表面开设开口朝向外侧的楔形面,所述拨块一(9)与拨块二(10)的接触端设置开口方向相同的楔形面,且拨块一(9)和拨块二(10)的楔形面接触安装。

4.根据权利要求1所述的一种城市轨道车辆专用逃生窗户装置,其特征在于:所述固定板(7)内端靠近玻璃(5)的一面设置水切条(14),所述水切条(14)为环形结构。

5.根据权利要求4所述的一种城市轨道车辆专用逃生窗户装置,其特征在于:所述水切条(14)与条形孔(15)之间的玻璃(5)表面设置橡胶垫(16),所述橡胶垫(16)与固定板(7)固定安装。

6.根据权利要求1所述的一种城市轨道车辆专用逃生窗户装置,其特征在于:所述拨杆(12)为直角杆,且拨杆(12)的直角处设置转动环,所述转动环与延长板二(13)内部的芯轴配合安装。

7.根据权利要求1所述的一种城市轨道车辆专用逃生窗户装置,其特征在于:所述固定筒(3)底部设置限位板(17),所述限位板(17)为薄玻璃板,且限位板(17)中间设置通孔,所述楔形块(4)前端的导向柱(19)贯穿限位板(17)的通孔。

8.根据权利要求1所述的一种城市轨道车辆专用逃生窗户装置,其特征在于:所述楔形块(4)前端表面与限位板(17)的后表面接触,所述楔形块(4)的导向柱(19)外部固定设置限位环(18),所述限位环(18)与限位板(17)的前表面接触。

9.根据权利要求1所述的一种城市轨道车辆专用逃生窗户装置,其特征在于:所述导向柱(19)前端设置按钮(6),所述按钮(6)配合安装在固定筒(3)内部,且按钮(6)前端与固定筒(3)前端的限位块接触安装。

10.根据权利要求1所述的一种城市轨道车辆专用逃生窗户装置,其特征在于:所述导向柱(19)与按钮(6)之间设置3-5mm的空余量,且按钮(6)与导向柱(19)外部的限位环(18)之间加装弹簧(21),所述按钮(6)外部的固定筒(3)前端加装保护罩(20),所述保护罩(20)为透明罩。
