1.一种具有大比表面积的空心介孔Ti4O7@C纳米球的制备方法，其特征在于该方法由下述步骤组成：(1)制备TiO2@C纳米球

将空心介孔碳球超声分散于无水乙醇中，加入十六烷基胺、氨水，常温搅拌10～30分钟，再逐滴滴加异丙氧基钛，搅拌1～2小时，用去离子水离心洗涤，得到TiO2@C纳米球；

(2)制备PDA@TiO2@C纳米球

将TiO2@C纳米球超声分散于pH为8.5～10的Tris碱-盐酸缓冲溶液中，再加入盐酸多巴胺，常温搅拌12～48小时，依次用去离子水、无水乙醇洗涤，干燥，得到PDA@TiO2@C纳米球；

(3)制备空心介孔Ti4O7@C纳米球

将PDA@TiO2@C纳米球置于高温管式炉中，在氩气环境中、以20～50℃/分钟的升温速度升温至950℃，保温15～30分钟，得到具有大比表面积的空心介孔Ti4O7@C纳米球。

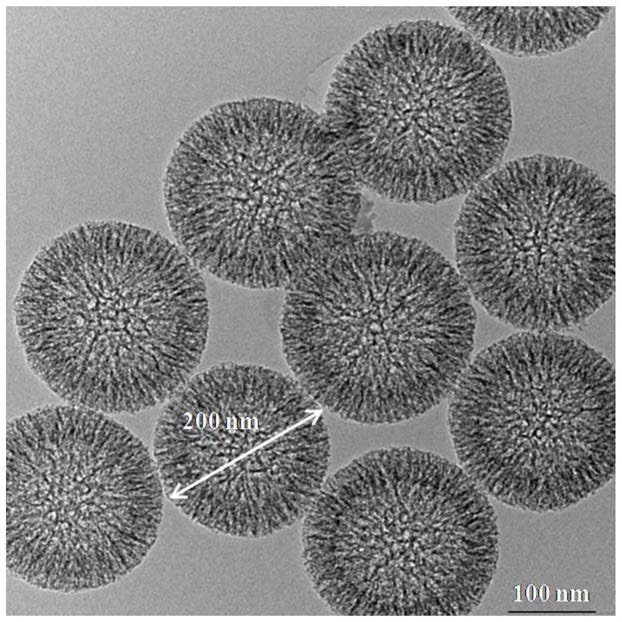

2.根据权利要求1所述的具有大比表面积的空心介孔Ti4O7@C纳米球的制备方法，其特征在于：在步骤(1)中，所述空心介孔碳球的直径为200～300nm。

3.根据权利要求1所述的具有大比表面积的空心介孔Ti4O7@C纳米球的制备方法，其特征在于：步骤(1)中，所述异丙氧基钛与十六烷基胺、氨水、空心介孔碳球的质量比为1:1.5～2:3～5:0.05～0.25。

4.根据权利要求3所述的具有大比表面积的空心介孔Ti4O7@C纳米球的制备方法，其特征在于：所述氨水的质量浓度为25％～28％。

5.根据权利要求1所述的具有大比表面积的空心介孔Ti4O7@C纳米球的制备方法，其特征在于：步骤(2)中，所述盐酸多巴胺与TiO2@C纳米球的质量比为1:0.5～4。

6.根据权利要求1所述的具有大比表面积的空心介孔Ti4O7@C纳米球的制备方法，其特征在于：步骤(3)中，在氩气环境中、以30～40℃/分钟的升温速度升温至950℃，保温15～30分钟。

7.根据权利要求1所述的具有大比表面积的空心介孔Ti4O7@C纳米球的制备方法，其特征在于：步骤(3)中，所述氩气的气流量为500～1500mL/分钟。
