专利号: 2018102925166
申请人: 宁波高新区新柯保汽车科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

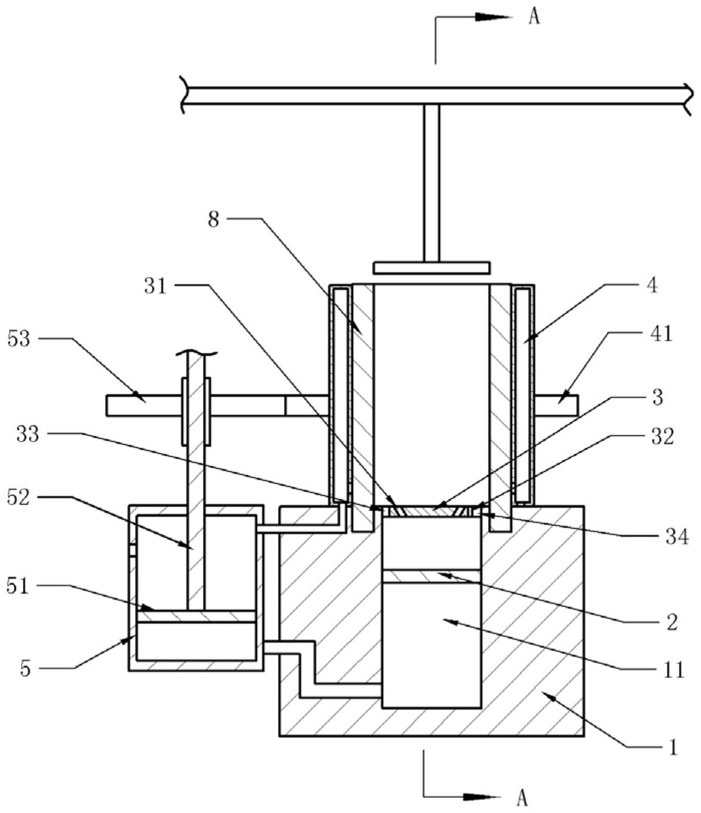

1.汽车零部件加工装置,包括机架和位于机架下方的安装座,机架上滑动连接有打磨架和驱动打磨架滑动的气缸,打磨架上设有打磨头,其特征在于:安装座内设有空腔,空腔内滑动连接有滑板,滑板与空腔底部之间设有弹簧;安装座上表面设有与空腔连通的条形孔,条形孔上滑动连接有可折叠的波纹板,波纹板上设有排气孔,排气孔内设有排气单向阀和过滤网,波纹板的一端设有磁铁块;安装座上位于磁铁块的两端分别设有第一电磁铁和第二电磁铁,第一电磁铁上电连接有第一电源,第二电磁铁上电连接有第二电源,机架上打磨架下方设有用于控制第一电源的第一控制器,安装座上表面设有用于控制第二电源的第二控制器;

安装座上转动连接有与钢管外壁配合且中空的打磨筒,打磨筒内壁设有打磨刷,打磨筒外壁设有外齿圈;打磨筒底部设有环形的除尘孔,除尘孔内设有除尘单向阀,打磨筒内壁的下部沿周向设有若干通孔;

安装座的一侧设有两端均封闭的活塞桶,活塞桶内滑动连接有活塞,活塞上表面转动连接有贯穿活塞桶顶端的活塞杆,活塞杆与活塞桶构成螺纹副,且螺纹副的螺纹升角大于或等于当量摩擦角;机架上转动连接有与齿圈啮合的主动齿轮,活塞杆包括驱动主动齿轮转动的花键段;活塞桶上部设有出气口,出气口内设有出气单向阀和过滤网;活塞桶上部与除尘孔连通,活塞桶下部与空腔下部连通。

2.根据权利要求1所述的汽车零部件加工装置,其特征在于:所述安装座上设有与钢管配合的环形安装槽。

3.根据权利要求2所述的汽车零部件加工装置,其特征在于:还包括两个关于安装座轴线对称的夹紧机构,夹紧机构包括安装在打磨架上的第一楔杆和铰接在机架上的第二楔杆,第二楔杆与第一楔杆配合,且第二楔杆的低端铰接有夹紧杆,安装座上设有供夹紧杆移动的移动槽,且移动槽与环形安装槽连通。

4.根据权利要求3所述的汽车零部件加工装置,其特征在于:所述排气孔有多个且呈环形设置。

5.根据权利要求4所述的汽车零部件加工装置,其特征在于:所述排气孔由下至上向外倾斜设置。
