专利号: 2018102933872
申请人: 合肥学院
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

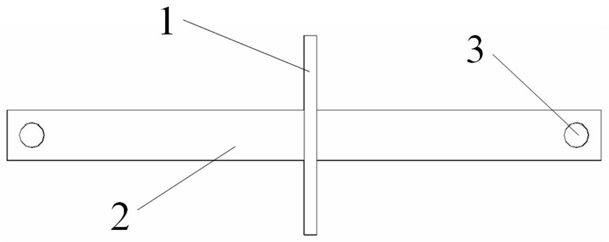

1.一种吸力贯入组装式锚泊基础,其特征在于:包括多个平板锚,每个平板锚分别由连 接柄以及一块或多块大小形状相同的矩形钢板构成,所述连接柄垂直穿过钢板中间位置, 且连接柄与钢板在穿过位置焊接连接为一体,连接柄两端分别设置系泊孔,多个平板锚的 连接柄呈一字顺序排列,相邻连接柄的系泊孔通过钢索串联连接,上部第一个平板锚的连 接柄还有一个系泊孔连接锚链,多个平板锚的矩形钢板呈竖直状态并沿竖向依次交错 堆叠组合,且上下相邻的矩形钢板部分对齐贴合;

所述的钢板上部 与下部均设有卡槽,多个平板锚的矩形钢板沿竖向依次交错堆叠组合时,上方的平板锚中 钢板底部卡槽卡在下方的平板锚中连接柄上,使上下相邻钢板的邻边能平整接触。

2.根据权利要求1所述的一种吸力贯入组装式锚泊基础,其特征在于:多个平板锚的矩 形钢板沿竖向依次交错堆叠组合,使各相互紧贴的钢板沿竖向的投影宽度为钢板的两倍厚 度、各连接柄沿竖向的投影相互重叠。

3.一种如权利要求1-2中任意一项所述的一种吸力贯入组装式锚泊基础的施工贯入设 备,其特征在于:包括桶形基础,桶形基础其中两个相互垂直的径向各自两侧的桶壁分别设 有槽口,每个槽口相同方向一端分别沿桶形基础轴向延伸至桶形基础桶口边沿形成开口, 多个平板锚的矩形钢板呈竖直状态并沿竖向依次交错堆叠组合时,桶形基础通过其中一个 径向两侧的槽口卡在组合后的矩形钢板上,同时桶形基础通过另一个径向两侧的槽口卡在 各个连接柄上,依靠桶形基础把锚泊基础贯入至海床设计深度,然后移除桶形基础,再通过 对锚链施加拉力使各平板锚发生自由移动,直至施加的拉力达到设计值,完成吸力贯入组 装式锚泊基础的施工贯入。

4.根据权利要求3所述的一种吸力贯入组装式锚泊基础的施工贯入设备,其特征在于: 吸力贯入组装式锚泊基础卡入桶形基础的相应槽口后,连接柄两端的系泊孔及钢板的两端 均能从桶形基础外侧露出。
