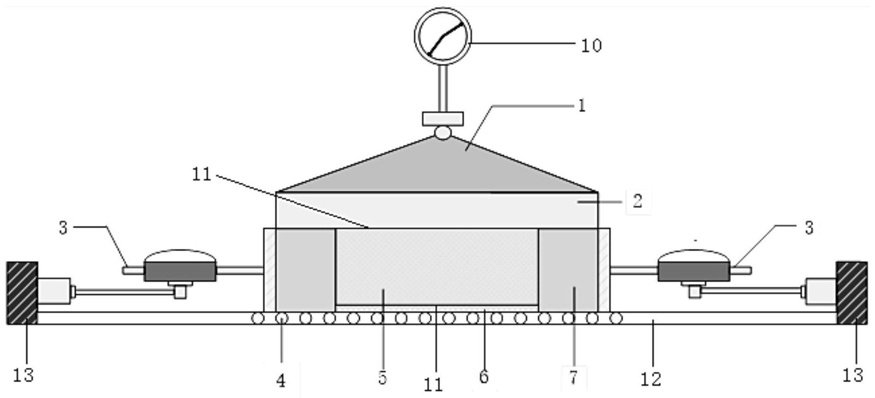

1.一种软岩侧向膨胀性测定仪，其特征在于其主体结构包括加载帽、承压板、测力计、滑轮、载样室、透水板、滑动护槽、压力显示仪、滤纸、承载底板、不动块；长方形板状结构的承载底板的两端连接有固定设置的不动块；承载底板上部设置有载样室，载样室中放置软岩试样，载样室左右两侧设置有底板非镂空的凹形槽结构的滑动护槽，滑动护槽落座于设置在承载底板中的滑轮上，以便滑动护槽在水平方向上左右移动；滑动护槽的左右两侧连接有测力计，测力计的另一端固定连接在不动块上，以便测量滑动护槽产生位移形变量；载样室顶侧面压有承压板，以便接触并均匀对试样施加下压力；承压板上设置有加载帽，加载帽向下施加载荷或形变通过承压板施加到试样上；加载帽上部设置有压力显示仪，以便测量加载帽向下施加的载荷；在岩样上下两侧依次放置滤纸和透水板，以便将试样中的水分排出，保留试样碎屑，所述的测力计的主体结构包括量力环和百分表，分别测定横向位移和横向膨胀力。

2.根据权利要求1所述的软岩侧向膨胀性测定仪，其特征在于所述的加载帽根据给定的载荷或者给定的形变下对承压板施压。

3.根据权利要求1所述的软岩侧向膨胀性测定仪，其特征在于所述的承压板的左右长度大于滑动护槽和载样室的左右长度，承压板的前后宽度等于载样室的前后宽度。

4.根据权利要求1所述的软岩侧向膨胀性测定仪，其特征在于所述的试样为75mm×

75mm×150mm尺寸的长方体岩样。

5.根据权利要求1所述的软岩侧向膨胀性测定仪，其特征在于所述通过软岩膨胀性测定仪测定的步骤如下：步骤一：取样及岩样的制取；将岩样按75mm×75mm×150mm尺寸切割好，长边根据土样现场的横向来确定；

步骤二：装样；先将相应尺寸的透水板和滤纸放在仪器底部，再将岩样放到滤纸上面，上面同样放上滤纸和透水板；

步骤三：将滑动护槽的和岩样的两侧相接触，下方的滑轮保持完好和润滑，以便滑动护槽可以流畅的滑动；

步骤四：竖向加压系统的安装；将上部的承压板与岩样接触，在承压板上部安装上加载帽用来施加给定的竖向荷载；

步骤五：侧向测力系统的安装；将侧向的测力系统顶在滑动护槽两侧，分别连接带有量力环和百分表的测力计，通过百分表的变化确定横向位移，通过量力环系数和位移测定侧向膨胀力大小。
