专利号: 2018102945757
申请人: 合肥学院
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

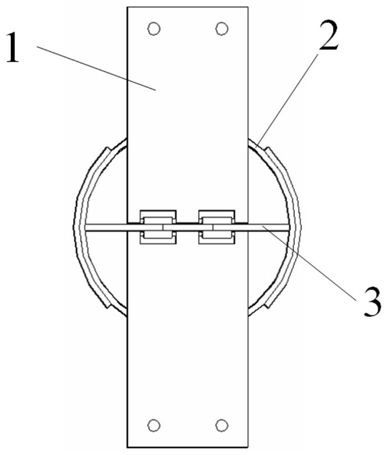

1.一种带可展开钢板的吸力贯入式锚泊基础,其特征在于:包括圆桶,圆桶两对称外侧分别紧贴设置有圆弧钢板,两圆弧钢板形状和大小相同,圆桶内部位于同时垂直于两圆弧钢板平行于圆桶轴向的中间线的直径位置连接有中部钢板,所述中部钢板整体平行于圆桶轴向,中部钢板中设有垂直贯通中部钢板的锚孔,锚孔中连接有锚链,中部钢板两侧面还分别转动连接有平直旋转板,两平直旋转板按中部钢板呈相互对称,两平直旋转板转动至竖起时分别向中部钢板对应侧面靠拢。

2.根据权利要求1所述的一种带可展开钢板的吸力贯入式锚泊基础,其特征在于:所述中部钢板两侧面分别设置有至少一个套筒,套筒的中心轴线平行于中部钢板对应侧面,每个平直旋转板端部分别设置有旋转轴,每个平直旋转板端部的旋转轴一一对应转动装配在中部钢板对应侧面的套筒中,由套筒和旋转轴实现平直旋转板与中部钢板的转动连接。

3.根据权利要求1所述的一种带可展开钢板的吸力贯入式锚泊基础,其特征在于:圆桶的上表面呈水平状;圆桶的高度在竖向平分各圆弧钢板的位置处最大,圆桶的高度在竖向平分平直旋转板的对称轴处最小,中间呈线性过渡。

4.根据权利要求1所述的一种带可展开钢板的吸力贯入式锚泊基础,其特征在于:所述的圆弧钢板的内径与圆桶的外径相等,圆弧钢板的弧度在70°90°之间取值。

~

5.根据权利要求1所述的一种带可展开钢板的吸力贯入式锚泊基础,其特征在于:平直旋转板的长度大于中部钢板在平行于圆桶轴向上的高度,平直旋转板转动至竖起并分别向中部钢板靠拢时,两平直旋转板彼此相对的板面上分别垂直连接有至少一个限位棒,两个平直旋转板向中部钢板靠拢旋转至最大角度时,通过限位棒抵住对方平直旋转板,使两个平直旋转板的最大旋转角度不大于85°;平直旋转板还可旋转至垂直于圆桶轴向,垂直于圆桶轴向时平板旋转板平搭在圆桶上。

6.一种如权利要求1-5中任意一项所述的带可展开钢板的吸力贯入式锚泊基础的的施工贯入设备,其特征在于:包括桶形基础,桶形基础两对称侧分别设有槽口,槽口分别平行于桶形基础轴向,两槽口相同方向一端分别沿桶形基础轴向延伸至桶形基础对应方向的桶口边沿位置形成开口,所述桶形基础通过两侧槽口呈竖直状态卡在收拢至中部钢板对应侧面的两平直旋转板上,且桶形基础下端支撑在圆桶上,锚链向上伸入桶形基础内并进行后续可解脱的固定;

依靠桶形基础把锚泊基础贯入至海床设计深度,然后对桶形基础进行充气使锚泊基础回拔一定的距离,回拔过程中平直旋转板逐渐产生旋转并最终平搭在圆桶上,最后移除桶形基础完成施工贯入。

7.根据权利要求6所述的带可展开钢板的吸力贯入式锚泊基础的的施工贯入设备,其特征在于:所述的圆桶的内径、外径均分别与桶形基础的内径、外径相等。
