1.一种负载Pt的TiO2/羟基磷灰石核壳结构复合光催化剂，其特征在于，该复合光催化剂的核为TiO2纳米棒，壳为羟基磷灰石，且该羟基磷灰石壳层上负载有Pt，所述TiO2纳米棒的长度为150-500 nm，直径为50-80 nm，羟基磷灰石壳层的厚度为2-10 nm。

2.权利要求1所述负载Pt的TiO2/羟基磷灰石核壳结构复合光催化剂的制备方法，其特征在于，将合成得到的TiO2纳米棒首先进行Ca(OH)2包覆，得到TiO2/Ca(OH)2核壳结构的中间产物，然后将该TiO2/Ca(OH)2核壳结构的中间产物直接进行磷化处理以使Ca(OH)2壳层转化为羟基磷灰石壳层，从而得到TiO2/羟基磷灰石核壳结构的中间产物，最后对该TiO2/羟基磷灰石核壳结构的中间产物负载Pt，即可得到负载Pt的TiO2/羟基磷灰石核壳结构复合光催化剂。

3.根据权利要求2所述的负载Pt的TiO2/羟基磷灰石核壳结构复合光催化剂的制备方法，其特征在于，所述Ca(OH)2包覆的具体方法为：将合成得到的TiO2纳米棒加入到Ca(OH)2饱和溶液中，并在氩气保护下加热蒸发该反应体系，随着加热蒸发过程的持续，Ca(OH)2逐渐沉积到TiO2纳米棒表面。

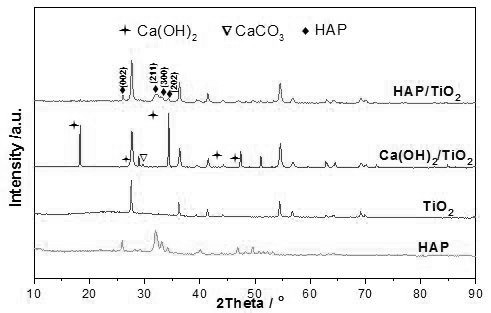

4.根据权利要求2所述的负载Pt的TiO2/羟基磷灰石核壳结构复合光催化剂的制备方法，其特征在于，所述磷化处理的具体方法为：将TiO2/Ca(OH)2核壳结构的中间产物加入到(NH4)2HPO4溶液中，调节该反应体系的pH值至8-12，然后进行水热反应，即可得到TiO2/羟基磷灰石核壳结构的中间产物。

5.根据权利要求4所述的负载Pt的TiO2/羟基磷灰石核壳结构复合光催化剂的制备方法，其特征在于，所述水热反应的温度100-180 ℃，反应时间为4-12 h。

6.根据权利要求2所述的负载Pt的TiO2/羟基磷灰石核壳结构复合光催化剂的制备方法，其特征在于，所述负载Pt的具体方法为：采用光沉积法于TiO2/羟基磷灰石核壳结构的中间产物上负载Pt。

7.权利要求1所述负载Pt的TiO2/羟基磷灰石核壳结构复合光催化剂在光催化还原CO2中的应用。
