专利号: 2018102956588
申请人: 台州中知英健机械自动化有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

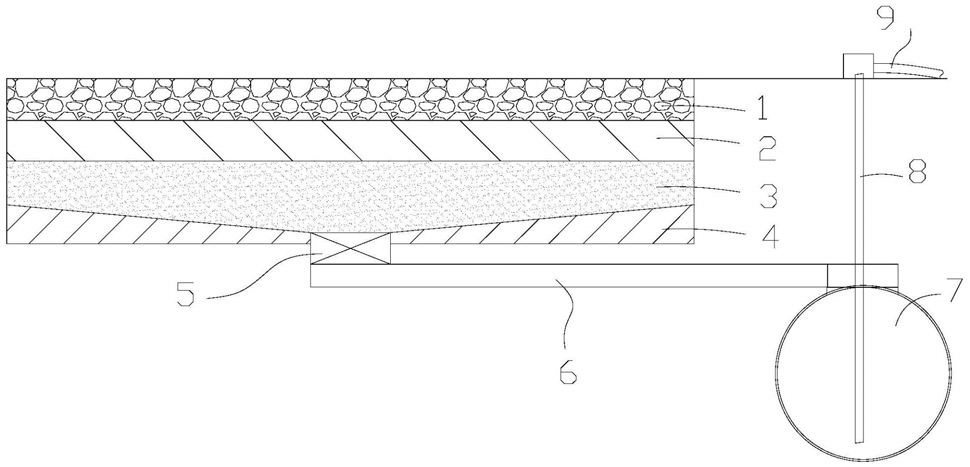

1.一种海绵城市雨水收集灌溉系统,其特征在于:包括渗水路基,渗水路基由上至下依次为渗水混凝土层、碎石层、细沙层和夯实土层,所述夯实土层路面呈V形设置;滤水件,所述滤水件沿所述渗水路基道路方向均匀布置并埋设在细沙层和夯实土层之间,并位于夯实土层中间;所述滤水件包括底座和盖合在底座上的封盖,所述底座和封盖之间设有集水腔,所述集水腔连通集水管,所述封盖为陶瓷过滤材料构成;所述滤水件呈平板状;集水管,所述集水管一端连接滤水件,另一端连接蓄水管;蓄水管,所述蓄水管埋设在渗水路基一旁的排水沟下方并沿排水沟布置,所述蓄水管埋设低于集水管;调节井,沿蓄水管路径均匀设置,所述调节井中间设置有过滤板并将调节井分为上腔和下腔,所述调节井下腔连通蓄水管,所述调节井上腔连通排水沟的上端;出水管,所述出水管一端连接蓄水管,另一端位于地面上;以及灌溉管,所述灌溉管与出水管位于地面上的一端连通,并布置在待滴灌植被周围;所述灌溉管包括管体和内膜,所述内膜设置在管体内,所述内膜与管体之间形成滴灌腔,所述内膜内侧中间设有长条形凸起,所述凸起朝向并伸入位于滴灌腔内的挤压块;所述挤压块设置在管体内壁上,所述挤压块上设有对应所述凸起的凹槽;所述凸起与凹槽之间形成挤压,且所述凸起上设有通孔,所述通孔一端贯穿凸起对应凹槽的端面,另一端贯穿内膜通孔并连通管体;所述滴灌腔内的管体管壁上设有外露于管体的出水孔。2.根据权利要求1所述的一种海绵城市雨水收集灌溉系统,其特征在于:所述调节井上腔与排水沟之间通过连通筒连通,所述连通筒位于排水沟中部;所述连通筒中设置机械液位开关,所述液位开关包括滑杆、浮球和塞板,所述滑杆竖直设置在调节井上腔一侧;所述浮球滑套在滑杆上,所述浮球上端连接有塞板,且塞板能够对应贴合堵塞连通筒。3.根据权利要求2所述的一种海绵城市雨水收集灌溉系统,其特征在于:所述连通筒对应排水沟一端匹配设有渗水砖。4.根据权利要求1所述的一种海绵城市雨水收集灌溉系统,其特征在于:还包括观察管,所述观察管竖直设置,其一端与蓄水管上连通,另一端位于地面上且安装有观测镜。5.根据权利要求1所述的一种海绵城市雨水收集灌溉系统,其特征在于:所述滤水件为沿细沙层设置的渗水管,渗水管上端管管壁均匀设有渗水孔,所述渗水管内设有对应贴合覆盖渗水孔的海绵层。6.根据权利要求1所述的一种海绵城市雨水收集灌溉系统,其特征在于:所述蓄水管的直径为40-80cm。7.根据权利要求1所述的一种海绵城市雨水收集灌溉系统,其特征在于:所述灌溉管通过水泵连接出水管,所述水泵设置在出水管位于地面一端,并固定在地面上。8.根据权利要求7所述的一种海绵城市雨水收集灌溉系统,其特征在于:所述水泵为脚踏式机械动力水泵,所述水泵设有带阀门的出水口。
