专利号: 2018102965835
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

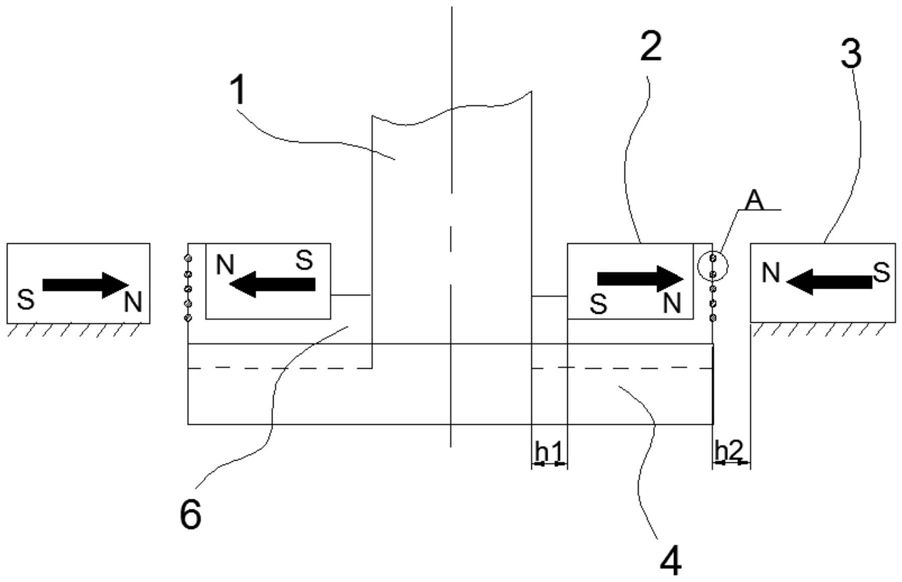

1.一种变刚度径向永磁轴承,其特征在于:包括径向永磁轴承内环,所述的径向永磁轴承内环的外部设有径向永磁轴承外环(3),所述的径向永磁轴承外环(3)固定在设备的机架上,所述的径向永磁轴承内环设置在设备的旋转主轴(1)上,所述的旋转主轴(1)一端固定有轴端堵头(4),所述的径向永磁轴承内环由若干个内环组块(2)拼合而成,所述的内环组块(2)在轴端堵头(4)上周向阵列,所述的内环组块(2)可沿轴端堵头(4)径向滑动,所述的内环组块(2)上设有防止其从堵头上滑出的弹性限位结构,所述的内环组块(2)与径向永磁轴承外环(3)均为径向充磁,且两者的充磁方向相对,内环组块(2)与外环所组成的永磁轴承为斥力型径向轴承,内环组块(2)与径向永磁轴承外环(3)之间留有间隙,所述间隙形成径向永磁轴承的径向气隙。

2.根据权利要求1所述的一种变刚度径向永磁轴承,其特征在于:所述的旋转主轴(1)和轴端堵头(4)一体化成型。

3.根据权利要求1所述的一种变刚度径向永磁轴承,其特征在于:所述的轴端堵头(4)沿径向方向设有燕尾槽,所述的燕尾槽中嵌有滑动轴承座(6),所述的内环组块(2)固定在滑动轴承座(6)上。

4.根据权利要求3所述的一种变刚度径向永磁轴承,其特征在于:所述的滑动轴承座(6)设有与燕尾槽形状相匹配的梯形导轨,所述的梯形导轨在燕尾槽中滑动。

5.根据权利要求4所述的一种变刚度径向永磁轴承,其特征在于:所述的弹性限位结构为套在滑动轴承座(6)外部的若干弹性限位环,所述的弹性限位环沿滑动轴承座(6)轴向间隔设置。

6.根据权利要求5所述的一种变刚度径向永磁轴承,其特征在于:所述的限位弹性限位环为SMA丝(5)。

7.根据权利要求6所述的一种变刚度径向永磁轴承,其特征在于:所述的滑动轴承座(6)外壁设有用于容纳SMA丝(5)的弧形凹槽,所述的弧形凹槽的第一中心线(51)直径大于SMA丝(5)的第二中心线(61)直径。

8.根据权利要求3所述的一种变刚度径向永磁轴承,其特征在于:轴端堵头(4)的材料为绝磁材料铁素体不锈钢,滑动轴承座(6)的材料为45号钢,所述的内环组块(2)材料和径向永磁轴承外环(3)材料均为Nd-Fe-B,牌号为N40。

9.根据权利要求6所述的一种变刚度径向永磁轴承,其特征在于:SMA丝(5)材料为Ni-Ti合金,SMA丝(5)直径为1~3mm。

10.根据权利要求1所述的一种变刚度径向永磁轴承,其特征在于:所述的内环组块(2)个数为8个。
