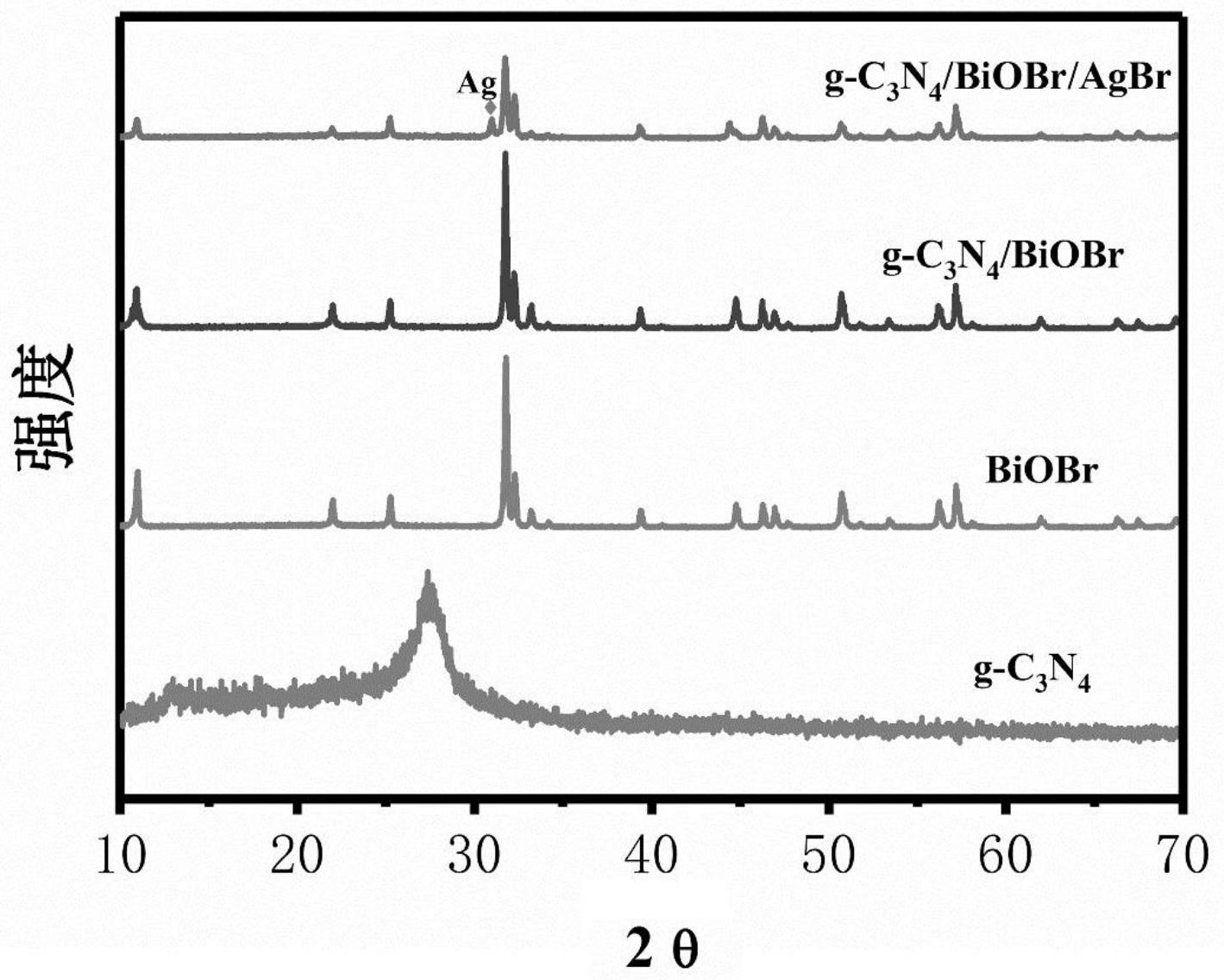

1.一种碳氮烯/溴化银共修饰溴氧铋复合纳米光催化材料的制备方法，所述碳氮烯/溴化银共修饰溴氧铋复合纳米光催化材料为三元纳米复合物，其中，基体材料为溴氧铋，碳氮烯与溴化银为增强及稳定相，碳氮烯占5～10wt％，溴化银占5～20wt％，余量为溴氧铋，溴化银纳米颗粒均匀的生长在碳氮烯/溴氧铋复合纳米片上，其特征在于，包括以下步骤：步骤1)碳氮烯/氧化铋前驱体的合成：将尿素、铋盐及氯化钠混合物按比例置于反应釜内，采用熔盐法制备Bi2O3掺杂的多孔的g-C3N4片状材料，即为碳氮烯/氧化铋前驱体，其中，所述铋盐为硝酸铋或氯化铋；所述氯化钠的含量为混合物质量的40～80％；

步骤2)碳氮烯/溴氧铋复合纳米片的合成：将步骤1)制备的碳氮烯/氧化铋前驱体加入溴源与表面活性剂的混合溶液，采用混合溶剂法合成碳氮烯/溴氧铋复合纳米片，并清洗、干燥；

步骤3)碳氮烯/溴化银共修饰溴氧铋复合纳米光催化材料的合成：将步骤2)制备的碳-

氮烯/溴氧铋复合纳米片分散到去离子水中，再采用滴加的方式引入Br ，通过离子置换的方式合成所述碳氮烯/溴化银共修饰溴氧铋复合纳米光催化材料。

2.根据权利要求1所述的一种碳氮烯/溴化银共修饰溴氧铋复合纳米光催化材料的制备方法，其特征在于，步骤2)所述表面活性剂为聚乙烯吡咯烷酮、十六烷基三甲基溴化铵、聚乙二醇或者泊洛沙姆，其添加量为0.2～1g。

3.根据权利要求2所述的一种碳氮烯/溴化银共修饰溴氧铋复合纳米光催化材料的制备方法，其特征在于，所述表面活性剂为聚乙二醇，其添加量为0.2～1g。
