专利号: 2018102989882
申请人: 张丽琴
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

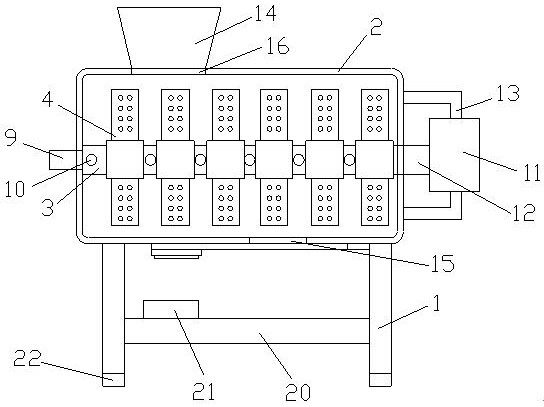

1.一种水泥沙搅拌装置,其特征在于:包括支撑脚和搅拌罐,所述搅拌罐上设置有电动机,所述搅拌罐内设置有与电动机连接的搅拌轴和用于搅拌水泥沙的搅拌叶,所述搅拌叶呈等间距分布,所述搅拌叶呈对称状设置,所述搅拌叶上设置有插入部,所述搅拌轴上设置有连接器,所述连接器与搅拌轴固定连接,所述连接器上设置有与插入部相配对的凹槽,所述搅拌叶与插入部为一体式设置,所述搅拌叶通过插入部与凹槽和连接器连接,所述搅拌叶上设置有凸起,所述凸起位于搅拌叶两侧,所述凸起与搅拌叶焊接,所述搅拌罐上设置有进水管,所述进水管与搅拌罐焊接,所述搅拌轴呈管状设置,所述搅拌轴上设置有用于洒水的圆形通孔,所述进水管和搅拌轴相连通,所述圆形通孔呈等间距分布,所述搅拌轴由按重量份数配比的ABS树脂88份、聚苯醚56份、聚苯乙烯树脂56份、聚丁二烯橡胶13份、空心玻璃微珠20份、纳米碳酸钙14份、碳化硅晶须10份、钛丝35份、三羟甲基乙烷2份、亚磷酸三乙酯1份、亚磷酸三苯酯1份、乙撑双硬脂酸酰胺2份、聚乙烯蜡1份和铑粉5份组成;

搅拌轴的制备方法包括以下步骤:

1)将空心玻璃微珠20份、纳米碳酸钙14份、碳化硅晶须10份、乙撑双硬脂酸酰胺2份、聚乙烯蜡1份和铑粉5份一起倒入到多向运动混合机中进行混合处理,其中,多向运动混合机的主轴转速为8r/min,混合时间为1-3h,制得混合粉末;

2)将钛丝35份编织成网孔为四边形的钛丝网,然后卷成管状,制得钛丝网,备用;

3)将ABS树脂88份、聚苯醚56份、聚苯乙烯树脂56份、聚丁二烯橡胶13份一起倒入到粉碎机中进行粉碎处理,其中,粉碎目数为325目,制得树脂粉末,备用;

4)将步骤2)制得的钛丝网放入模具的模中部,然后将三羟甲基乙烷2份、亚磷酸三乙酯

1份、亚磷酸三苯酯1份、步骤3)制得的树脂粉末和步骤1)制得的混合粉末一起倒入到注塑机中进行注塑成型处理,其中,注塑成型处理时射嘴温度为290℃,前段温度为270℃,中段温度为265℃,后段温度为250℃,螺旋杆转速为40rpm,模具温度30℃,塑化压力为50Mpa,冷却,脱模,即得搅拌轴;

所述电动机上连有联轴器,所述电动机与联轴器转动连接,所述联轴器与搅拌轴螺栓连接,所述搅拌轴通过联轴器与电动机连接,所述电动机上设置有支撑架,所述支撑架呈L状,所述支撑架呈对称状设置,所述支撑架与电动机螺栓连接,所述电动机通过支撑架与搅拌罐连接;

所述进料口上设置有卡接部,所述搅拌罐上设置有与卡接部相嵌合的卡槽,所述进料口通过卡接部和卡槽与搅拌罐连接,所述搅拌罐上设置有电动滑轨,所述电动滑轨呈对称状设置,所述电动滑轨上的滑块设置有封板,所述电动滑轨上的滑块与封板螺钉连接,所述电动滑轨与搅拌罐螺栓连接;

所述支撑脚设置有四个,所述支撑脚均与搅拌罐焊接,所述支撑脚上设置有连接杆,所述连接杆与支撑脚螺栓连接;

所述连接杆上设置有控制装置,所述控制装置与连接杆粘合连接,所述电动机和电动滑轨均与控制装置电性连接;

所述支撑脚下面设置有防滑垫,所述防滑垫与支撑脚粘合连接;所述支撑脚、连接杆、支撑架、搅拌罐、进料口、搅拌轴和搅拌叶外表面均为镀银设置;

所述电动机为空心杯电机。
