专利号: 2018103006224
申请人: 烟台梦现自动化设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

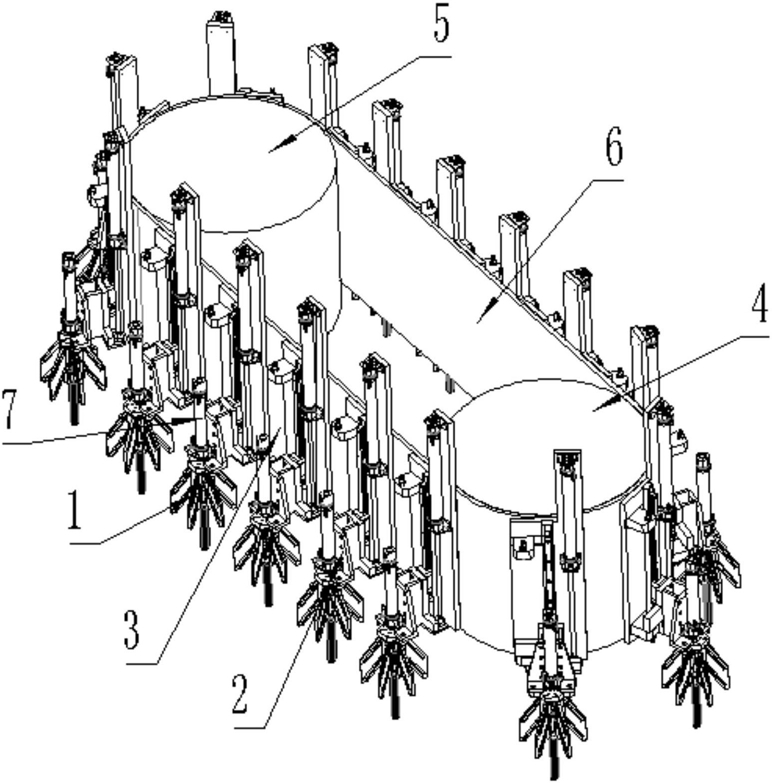

1.一种水果网袋撑袋输送系统,其特征在于,包括链轮机构和多个网袋撑袋组件,所述链轮机构包括第一链轮、第二链轮以及连接第一链轮和第二链轮的链排,所述网袋撑袋组件安装在所述链排上;

所述网袋撑袋组件包括网袋撑袋机构、撑袋驱动机构和升降机构,所述网袋撑袋机构通过固定连接座与所述升降机构连接,所述升降机构通过固定连接板与所述链排连接;

所述网袋撑袋机构包括基座、推杆、导向板和撑袋爪,所述导向板和所述撑袋爪一一对应,所述导向板和所述撑袋爪均包括至少两个;各个所述导向板呈中心对称的安装在基座的下部,所述推杆的下端穿过所述基座,所述撑袋爪与所述推杆的下端之间通过连杆铰接连接,所述撑袋爪的上端与所述导向板滑动连接;

所述撑袋爪包括滑动连接段和撑开段,所述滑动连接段和所述撑开段相平行,所述滑动连接段和所述撑开段通过弯折段连接,所述弯折段相对于所述滑动连接段向内弯折;所述撑开段的外侧设有接触脊;所述撑开段的两侧设有楔形面,所述撑开段的下端外侧为圆弧部;

所述滑动连接段为“U”型叉结构,所述滑动连接段上设有两对连接孔,所述导向板上设有两个平行设置的滑槽,每个滑槽分别对应一对所述连接孔,且所述滑槽设置在一对连接孔之间,所述连接孔及所述滑槽之间设有销轴;

所述推杆的下端设有连接板,所述撑袋爪上设有耳板,所述连杆铰接在所述连接板与耳板之间。

2.根据权利要求1所述的水果网袋撑袋输送系统,其特征在于,所述升降机构包括滑台、滑轨及升降驱动机构,所述滑台、滑轨及升降驱动机构均安装在所述固定连接板上,所述升降驱动机构带动所述滑台沿所述滑轨上下移动;所述固定连接座连接在所述滑台上。

3.根据权利要求2所述的水果网袋撑袋输送系统,其特征在于,其特征在于,所述撑袋驱动机构和所述升降驱动机构为直线电机、电缸、液压缸或气缸。
