专利号: 2018103041694
申请人: 商丘师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

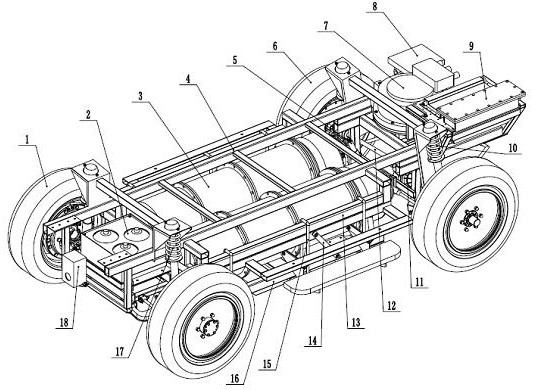

1.一种前驱模式轻型防爆电动车辆底盘,其特征在于:包括后轮胎总成(1)、蓄能器总成(2)、防爆电池箱总成(3)、底盘框架(4)、转向机构(5)、前轮胎总成(6)、防爆电机(7)、24伏电源箱(8)、控制器(9)、前独立悬挂总成(10)、减速箱总成(11)、传动半轴(12)、导向方管(13)、纵向紧固板(14)、U型螺栓(15)、防爆电池箱总成下边梁(16)和后独立悬挂总成(17),底盘框架(4)前后两端分别设置前轮胎总成(6)和后轮胎总成(1),前轮胎总成(6)与底盘框架(4)之间安装有前独立悬挂总成(10),后轮胎总成(1)与底盘框架(4)之间安装有后独立悬挂总成(17),蓄能器总成(2)布置在底盘框架(4)后部,底盘框架(4)前部安装有转向机构(5)、防爆电机(7)、24伏电源箱(8)和控制器(9),防爆电机(7)倒扣在减速箱总成(11)上面,减速箱总成(11)固定在底盘框架(4)前部,防爆电机(7)输出轴垂直向下通过花键与减速箱总成(11)连接,减速箱总成(11)两端的传动半轴(12)与前轮胎总成(6)连接,防爆电池箱总成(3)安装在底盘框架(4)中部,防爆电池箱总成(3)两侧固定有防爆电池箱总成下边梁(16),防爆电池箱总成(3)通过U型螺栓(15)、导向方管(13)和纵向紧固板(14)与底盘框架(4)固定,U型螺栓(15)上部骑扣在导向方管(13)正上方,U型螺栓(15)下部卡住防爆电池箱总成下边梁(16),左右两个纵向紧固板(14)和底盘框架(4)对防爆电池箱总成(3)进行限位。

2.根据权利要求1所述的前驱模式轻型防爆电动车辆底盘,其特征在于:所述的底盘框架(4)包括控制器安装梁(41)、减速箱支撑右梁(42)、前纵大梁(43)、前悬挂上支座左右固定梁(44)、前悬挂上支座(45)、减速箱支撑横梁(46)、后纵大梁(47)、大梁外侧前横梁(48)、外侧横梁下竖梁(49)、左右连接横梁(410)、后悬挂上支座左右固定梁(411)、后悬挂上支座(412)、蓄能器总成固定架(413)、大梁后竖梁(414)、后下左右连接横梁(415)、后悬挂摆臂安装座(416)、轮胎调整杆安装座(417)、安装座连接杆(418)、连接杆上固定梁(419)、防爆电池箱限位横梁(420)、大梁后支撑梁(421)、后横梁支撑梁(422)、大梁外侧后横梁(423),次外侧纵梁(424)、最外侧纵梁(425)、上车脚踏板总成(426)、脚踏板总成固定板(427)、外侧横梁(428)、转向机构固定杆(429)、前悬挂摆臂连接杆(430)、中间纵梁(431)、减速箱安装环形托板(432)、前横梁(433)和控制器安装支撑梁(434),前纵大梁(43)、后纵大梁(47)及中间纵梁(431)焊接在一起构成底盘框架大梁,前纵大梁(43)中间连接有前横梁(33)和减速箱支撑横梁(6),后纵大梁(47)中间连接有左右连接横梁(10),前纵大梁(43)上固定有控制器安装梁(41)、减速箱支撑右梁(42)、减速箱安装环形托板(432)和控制器安装支撑梁(434),后纵大梁(47)两侧分别固定有大梁外侧前横梁(48)和大梁外侧后横梁(423),大梁外侧前横梁(48)与外侧横梁下竖梁(49)固定,大梁外侧后横梁(423)下部与大梁后支撑梁(421)和后横梁支撑梁(422)固定连接,大梁后支撑梁(421)和后横梁支撑梁(422)底部之间连接有防爆电池箱限位横梁(420),外侧横梁下竖梁(49)和后横梁支撑梁(422)之间连接有次外侧纵梁(424),防爆电池箱限位横梁(420)、后横梁支撑梁(422)、大梁外侧后横梁(423)、次外侧纵梁(424)、大梁外侧前横梁(48)、外侧横梁下竖梁(49)以及后纵大梁(47)构成了一个“倒凹型”空间结构,防爆电池箱总成便嵌入“倒凹型”空间内,次外侧纵梁(424)外侧通过外侧横梁(428)与最外侧纵梁(425)连接,最外侧纵梁(425)通过脚踏板总成固定板(427)固定有上车脚踏板总成(426),后纵大梁(47)后部上侧对称固定有后悬挂上支座(412),后悬挂上支座(412)之间连接有后悬挂上支座左右固定梁(411),后纵大梁(47)后端部下侧通过大梁后竖梁(414)与后下左右连接横梁(415)固定连接,后下左右连接横梁(415)上安装有蓄能器总成固定架(413)、后悬挂摆臂安装座(416)和轮胎调整杆安装座(417),轮胎调整杆安装座(417)通过安装座连接杆(418)与连接杆上固定梁(419)连接,连接杆上固定梁(419)安装在后纵大梁(47)上。

3.根据权利要求2所述的前驱模式轻型防爆电动车辆底盘,其特征在于:所述的前独立悬挂总成(10)包括前左悬挂摆臂(101)、转向拉杆(102)、前左制动器(108)、前左悬挂羊角(109)、前左悬挂弹簧减振器(110)、转向拉杆固定架(111)、前悬挂纵向稳定杆固定架(112)和前悬挂纵向稳定杆(113),前左悬挂羊角(109)与前左制动器(108)之间通过螺栓和止口进行固定,前左悬挂羊角(109)上面有3处支撑部位,最上面两个支撑部位通过高强度加强螺栓与前左悬挂弹簧减振器(110)的下部连接,最下面支撑部位通过球头螺栓与前左悬挂摆臂(101)外侧铰接,前悬挂纵向稳定杆(113)为“U”型结构,前悬挂纵向稳定杆(113)其中一个端头插进前左悬挂摆臂(101)中的纵向孔中并通过橡胶垫和限位螺栓进行紧固,另一个端头以同样的连接方式与前右悬挂摆臂连接,前悬挂纵向稳定杆(113)的前部通过前悬挂纵向稳定杆固定架(112)与底盘框架(4)连接,前左悬挂羊角(109)的侧面支撑部位通过球头螺栓与转向拉杆(102)铰接,转向拉杆(102)通过转向拉杆固定架(111)与底盘框架(4)紧固,前左悬挂摆臂(101)的内侧与底盘框架(4)之间通过螺栓连接,前左悬挂弹簧减振器(110)的上部与底盘框架(4)相应部位通过螺栓连接。

4.根据权利要求3所述的前驱模式轻型防爆电动车辆底盘,其特征在于:所述的后独立悬挂总成(17)包括后左悬挂摆臂(173)、后左悬挂拉杆(174)、后左制动器(175)、后左悬挂羊角(176)和后左悬挂弹簧减振器(177),后左悬挂羊角(176)与后左制动器(175)通过螺栓和止口固定,后左悬挂羊角(176)上面有3处支撑部位,后左悬挂羊角(176)最上面两个支撑部位通过高强度加强螺栓与后左悬挂弹簧减振器(177)的下部连接,最下面支撑部位通过球头螺栓与后左悬挂摆臂(173)外侧铰接,后左悬挂羊角(176)的侧面支撑部位通过球头螺栓与后左悬挂拉杆(174)外侧铰接,后左悬挂弹簧减振器(177)的上部与底盘框架(4)上相应部位通过螺栓进行连接,后左悬挂摆臂(173)的内侧以及后左悬挂拉杆(174)的内侧分别与底盘框架(4)上相应部位通过螺栓连接,后左悬挂摆臂(173)为“人”字型结构,其内侧有两处与底盘框架(4)连接。
