专利号: 2018103050532
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

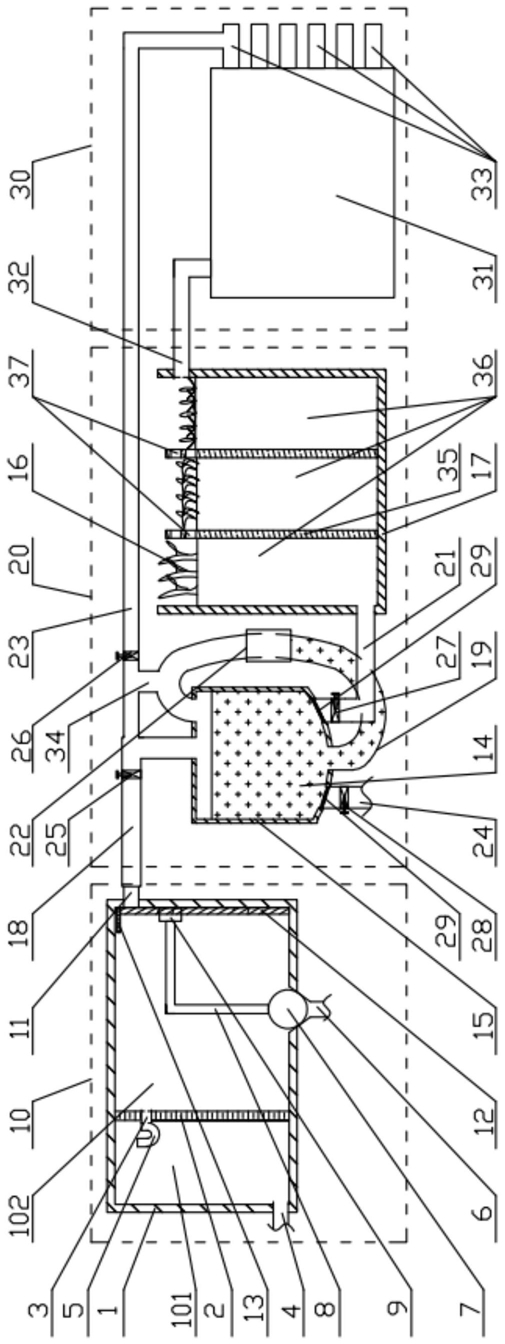

1.一种雨水收集净化处理回用系统,包括雨水弃流装置(10)、雨水收集净化装置(20)及雨水回用装置(30),其特征在于,

所述雨水弃流装置(10)包括内部由隔板(2)分离成预留腔(101)和分流腔(102)的分流箱(1),所述隔板(2)上部设有弃流入口(3),所述预留腔(101)底部设有雨水进水管(4),所述预留腔(101)上部设有连通弃流入口(3)的U形管(5);所述分流腔(102)底部设有弃流出口(6),所述弃流出口(6)为口径由上至下渐小的圆台侧面结构,所述弃流出口(6)的下端口的口径不小于弃流入口(3)的口径;所述弃流出口(6)内置有密度等于干净雨水密度的浮球(7),所述浮球(7)顶部通过连接杆(8)连接一滑动挡块(9),所述分流腔(102)上端设有高于弃流入口(3)的雨水收集口(11),所述雨水收集口(11)两侧纵向设有供滑动挡块(9)移动的滑轨(12),所述滑动挡块(9)两侧分别滑动安装在雨水收集口(11)两侧的滑轨(12)上,所述滑动挡块(9)朝向雨水收集口(11)的一面贴附在分流箱(1)相应侧的内壁上,且滑动挡块(9)的贴附面的面积大于雨水收集口(11)的口径,所述雨水收集口(11)上方设有用来阻止滑动挡块(9)继续上升并使滑动挡块(9)刚好堵住雨水收集口(11)的限位板(13);

所述雨水收集净化装置(20)包括内部填装有滤砂(14)的过滤箱(15)及种植有水生植物(16)的水生植物净化池(17),所述过滤箱(15)上端设有连通雨水收集口(11)的入水管(18),所述过滤箱(15)底部设有砂料循环管(19)和连通水生植物净化池(17)的滤水排出管(21),所述过滤箱(15)底部连接砂料循环管(19)的位置下凹,所述砂料循环管(19)的另一端连接过滤箱(15)上端,所述砂料循环管(19)上设有砂泵(22),所述入水管(18)连接冲洗水管(23),所述过滤箱(15)下端还设有排污管(24),所述入水管(18)连接冲洗水管(23)处的前方设有阀门一(25),所述冲洗水管(23)上设有阀门二(26),所述滤水排出管(21)和排污管(24)连接过滤箱(15)的一端分别设有阀门三(27)和阀门四(28),所述阀门三(27)和阀门四(28)前方均设有阻挡滤砂(14)通过的滤网(29);

所述雨水回用装置(30)包括净水存储箱(31),所述净水存储箱(31)入口端设有连通水生植物净化池(17)的过水管(32),所述净水存储箱(31)出口端设有若干供水管(33),其中一根供水管(33)与冲洗水管(23)连接。

2.根据权利要求1所述的一种雨水收集净化处理回用系统,其特征在于,所述滤水排出管(21)设于过滤箱(15)底部一侧,所述砂料循环管(19)位于滤水排出管(21)一侧,所述砂料循环管(19)连接过滤箱(15)上端的一端位于滤水排出管(21)所在侧。

3.根据权利要求1或2所述的一种雨水收集净化处理回用系统,其特征在于,所述砂料循环管(19)顶部设有连通冲洗水管(23)的冲洗短管(34)。

4.根据权利要求1所述的一种雨水收集净化处理回用系统,其特征在于,所述滤水排出管(21)的出口端位于水生植物净化池(17)的底端,所述过水管(32)入口端位于水生植物净化池(17)的上端。

5.根据权利要求4所述的一种雨水收集净化处理回用系统,其特征在于,所述水生植物净化池(17)包括由隔板二(35)隔开的至少两个并列设置的种植室(36),所述隔板二(35)上端设有通水口(37),所述滤水排出管(21)和过水管(32)分别连通两端的种植室(36)。
