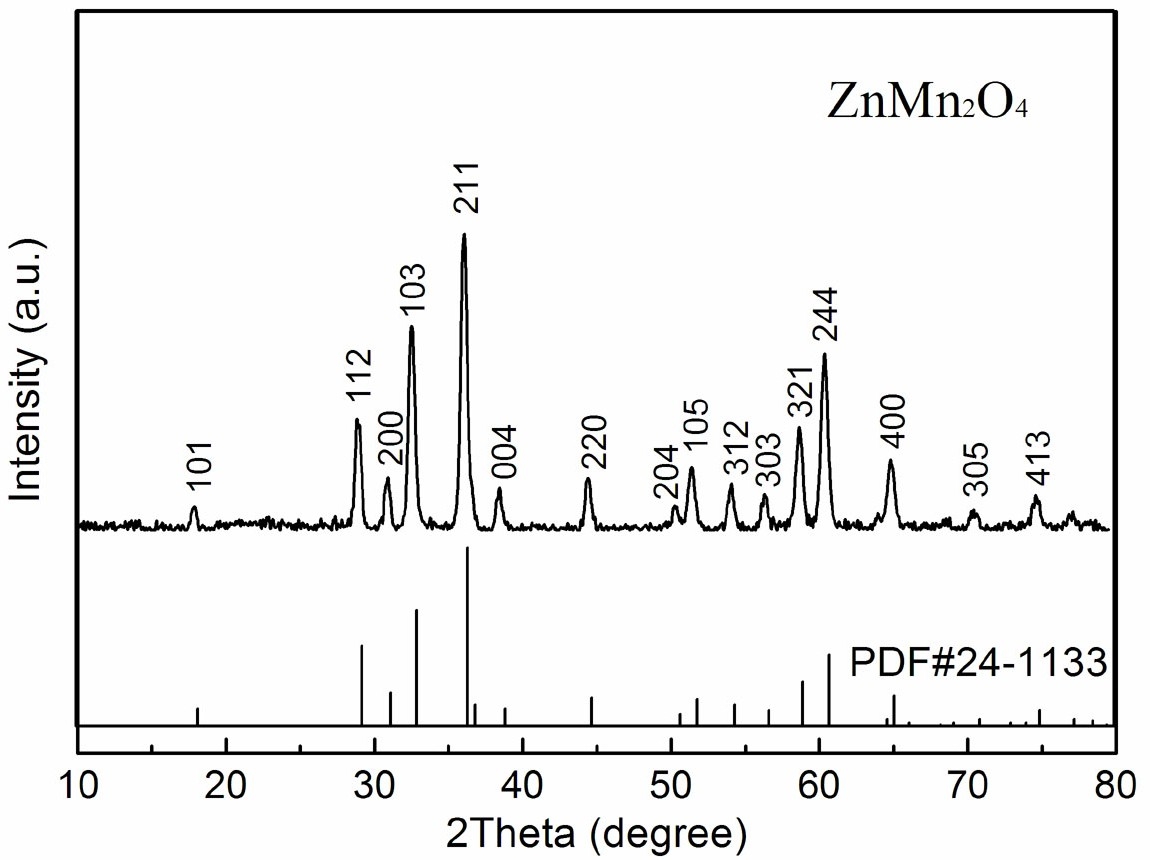

1.一种米粒状多孔微纳结构ZnMn2O4锂离子电池负极材料，其特征在于：由纳米颗粒组装成的单分散多孔米粒状微米粒子，纳米颗粒尺寸为50～80nm，微米粒子长度为1.1～1.3μm，宽度为0.6～0.8μm；多孔微米粒子通过自然生长的纳米颗粒不间断连接形成一个完整的立体微纳结构。

2.根据权利要求1所述的米粒状多孔微纳结构ZnMn2O4锂离子电池负极材料，其制备方法，特征在于，步骤如下：一、准确称取一定量的二水乙酸锌、四水乙酸锰和碳酸氢铵，依次加入到一定体积的溶剂介质中，搅拌均匀得到澄清溶液；

二、将步骤一得到的澄清溶液转移至水热反应釜中，恒温反应一定时间；

三、待反应完全的溶液冷却沉淀后，过滤、洗涤、干燥，得到白色固体粉末；

四、将步骤三得到的前驱物在空气中一定温度下煅烧一定时间，得到棕黄色产品。

3.根据权利要求2所述的米粒状多孔微纳结构ZnMn2O4锂离子电池负极材料的制备方法，其特征在于：所述步骤一中，溶剂为三乙醇胺。

4.根据权利要求2所述的米粒状多孔微纳结构ZnMn2O4锂离子电池负极材料的制备方法，其特征在于：所述步骤一中，二水乙酸锌浓度为0.01～0.04mol/L，四水乙酸锰浓度为

0.02～0.08mol/L，碳酸氢铵浓度为0.5～0.9mol/L。

5.根据权利要求2所述的米粒状多孔微纳结构ZnMn2O4锂离子电池负极材料的制备方法，其特征在于：所述步骤二中，恒温反应温度为120～190℃，反应时间为0.5～10h。

6.根据权利要求2所述的米粒状多孔微纳结构ZnMn2O4锂离子电池负极材料的制备方法，其特征在于：所述步骤三中，用去离子水和无水乙醇各洗涤2～4次，干燥温度为60～80℃。

7.根据权利要求2所述的米粒状多孔微纳结构ZnMn2O4锂离子电池负极材料的制备方法，其特征在于：所述步骤四中，前驱物放入管式炉中，升温速率为3～6℃/min，升温至500～700℃，恒温2～5h。
