专利号: 201810305436X
申请人: 陈程豪
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

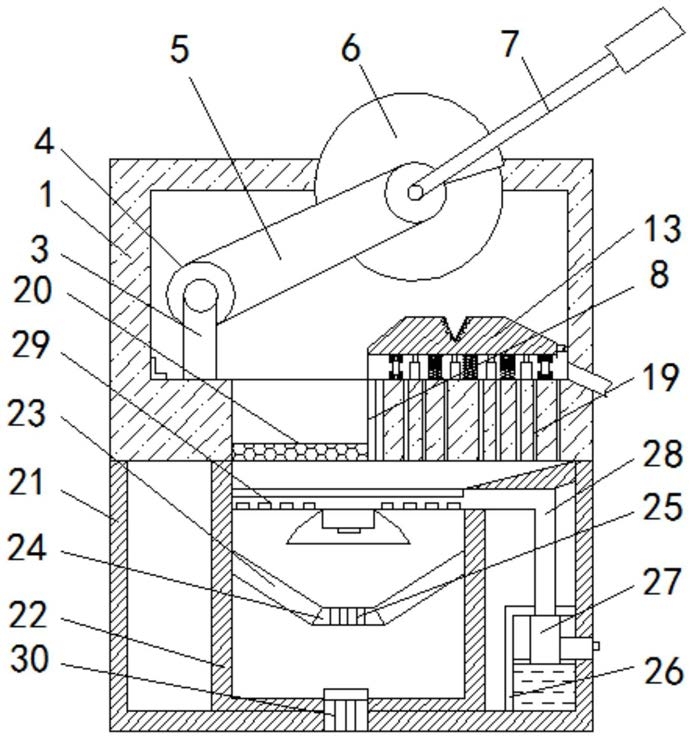

1.一种可防碎屑迸溅的回收碎屑式钢筋切割机,包括切割室(1),其特征在于:所述切割室(1)的顶部开设有滑动口(2),所述切割室(1)的内壁固定连接有支撑柱(3),所述支撑柱(3)的顶部固定连接有转动装置(4),所述转动装置(4)的顶部转动连接有传动杆(5),所述传动杆(5)远离转动装置(4)的一端固定连接有切割装置(6),所述切割装置(6)远离传动杆(5)的一端固定连接有切割杆(7),所述切割室(1)的内壁底部开设有碎屑口(8),所述切割室(1)的内壁底部固定连接有缓冲套(9),所述缓冲套(9)的内壁固定连接有第一弹簧(10),所述第一弹簧(10)的顶部固定连接有连接杆(11),所述连接杆(11)的顶部固定连接有缓冲装置(12),所述缓冲装置(12)的顶部固定连接有切割台(13),所述切割室(1)内壁的底部固定连接有第二弹簧(14),所述第二弹簧(14)的顶部与切割台(13)固定连接,所述切割室(1)内壁的底部固定连接有液压伸缩杆(15),所述液压伸缩杆(15)的顶部与切割台(13)固定连接,所述切割台(13)的顶部开设有切割槽(16),所述切割槽(16)的内壁设置有增阻橡胶(17),所述切割台(13)的右侧活动连接有滑轮组件(18),所述切割室(1)内壁的底部开设有位于切割台(13)下方的通孔(19),所述碎屑口(8)的内部固定连接有筛网(20),切割室(1)的底部固定连接有收集箱(21),所述收集箱(21)的内壁固定连接有收集筒(22),所述收集筒(22)的内壁固定连接有磁铁板(23),所述磁铁板(23)的底部开设有粉尘口(24),所述粉尘口(24)的内壁固定连接有滤网(25),所述收集箱(21)的内壁固定连接有位于收集筒(22)右侧的供水箱(26),所述供水箱(26)的内壁固定连接有水泵(27),所述供水箱(26)的顶部固定连接有通水管(28),所述通水管(28)贯穿收集筒(22),所述通水管(28)延伸至收集筒(22)的内部,所述通水管(28)远离供水箱(26)的一端设置有喷水装置(29),所述收集筒(26)的底部固定连接有收集开关(30);所述缓冲装置(12)包括缓冲块、缓冲槽和第三弹簧共同构成,且缓冲块的顶部与切割台(13)固定连接;所述滑轮组件(18)由限位杆和滑轮共同构成,且滑轮与切割室(1)的内壁滑动连接。

2.根据权利要求1所述的一种可防碎屑迸溅的回收碎屑式钢筋切割机,其特征在于:所述转动装置(4)包括固定轴和固定环,且固定环与传动杆(5)转动连接。

3.根据权利要求1所述的一种可防碎屑迸溅的回收碎屑式钢筋切割机,其特征在于:所述切割装置(6)包括防护壳、连接轴和切割齿。

4.根据权利要求1所述的一种可防碎屑迸溅的回收碎屑式钢筋切割机,其特征在于:所述磁铁板(23)为V型板,所述筛网(20)的网格密度大于滤网(25)的网格密度。

5.根据权利要求1所述的一种可防碎屑迸溅的回收碎屑式钢筋切割机,其特征在于:所述第二弹簧(14)的数量为三个,所述液压伸缩杆(15)的数量为四个。

6.根据权利要求1所述的一种可防碎屑迸溅的回收碎屑式钢筋切割机,其特征在于:所述喷水装置(29)包括喷水口喷头和喷水开关,喷水开关位于粉尘口(24)的正上方。

7.根据权利要求1所述的一种可防碎屑迸溅的回收碎屑式钢筋切割机,其特征在于:所述切割室(1)的右侧开设有位于滑轮组件(18)下方的出屑管。
