1.一种正对称双Z型体系声催化剂SnO2–CdSe–Bi2O3，其特征在于，所述的正对称双Z型体系声催化剂SnO2–CdSe–Bi2O3中，按质量比，SnO2:CdSe:Bi2O3＝1:2:1。

2.一种正对称双Z型体系声催化剂SnO2–CdSe–Bi2O3的制备方法，其特征在于，包括如下步骤：将SnO2、Bi2O3和CdSe粉末加入蒸馏水中，调节所得混合溶液PH＝5，超声分散10min后，磁力搅拌4～6h，所得产物用蒸馏水洗涤，离心，80℃干燥，最后于450℃煅烧2h，研磨，得正对称双Z型体系声催化剂SnO2–CdSe–Bi2O3。

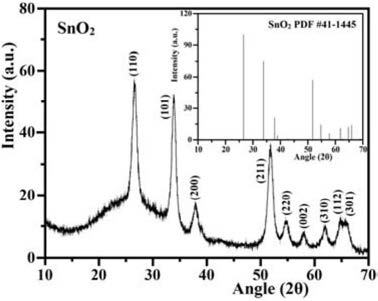

3.根据权利要求2所述的制备方法，其特征在于，所述的SnO2的制备方法包括如下步骤：

将SnCl4·5H2O溶解在无水乙醇和蒸馏水的混合溶液中，然后放入高压釜密封并在180℃的烘箱中加热12h，将高压釜自然冷却至室温后，离心，所得沉淀物依次用无水乙醇和去离子水洗涤后，在60℃下干燥，得SnO2。

4.根据权利要求2所述的制备方法，其特征在于，所述的CdSe的制备方法包括如下步骤：将Na2SO3、Se粉和蒸馏水，于70℃的恒定温度下剧烈搅拌，形成Na2SeSO3溶液；将NH4OH溶液加入到Cd(CH3COO)2水溶液中，形成Cd(NH3)42+溶液；将Cd(NH3)42+溶液迅速加入到Na2SeSO3溶液，并在80℃继续搅拌3h，离心，所得沉淀为CdSe。

5.根据权利要求2所述的制备方法，其特征在于，所述的Bi2O3的制备方法包括如下步骤：取Bi(NO3)3·5H2O溶于含有水溶性淀粉的水溶液中，缓慢滴加NH3·H2O溶液，调节pH＝

11.00～12.00，40～60℃条件下磁力搅拌混合均匀，得前驱体Bi(OH)3；将前驱体Bi(OH)3密封在高压釜中，并在180℃条件下加热12h；所得产物依次用蒸馏水和乙醇洗涤，在60℃下干燥，研磨，最后于600℃下煅烧2h，得Bi2O3。

6.权利要求1所述的正对称双Z型体系声催化剂SnO2–CdSe–Bi2O3在超声降解有机染料中的应用。

7.根据权利要求6所述的应用，其特征在于，方法如下：于含有有机染料的废水中，加入权利要求1所述的正对称双Z型体系声催化剂SnO2–CdSe–Bi2O3，在超声照射下，声催化降解有机染料。

8.根据权利要求6或7所述的应用，其特征在于，所述的有机染料为罗丹明B。
