1.一种金属增韧陶瓷基复合材料，其特征在于，所述复合材料包括以下组分：Al-Cu混合金属粉、TiO2粉体、SiO2粉体、玻璃纤维、黏土、凹凸棒；

其质量配比为：30-45wt％的TiO2和SiO2粉末、20-25wt％的玻璃纤维、15-20wt％的黏土或凹凸棒、10-25wt％的Al-Cu混合金属粉末；

金属增韧陶瓷基复合材料的制备方法包括以下步骤：

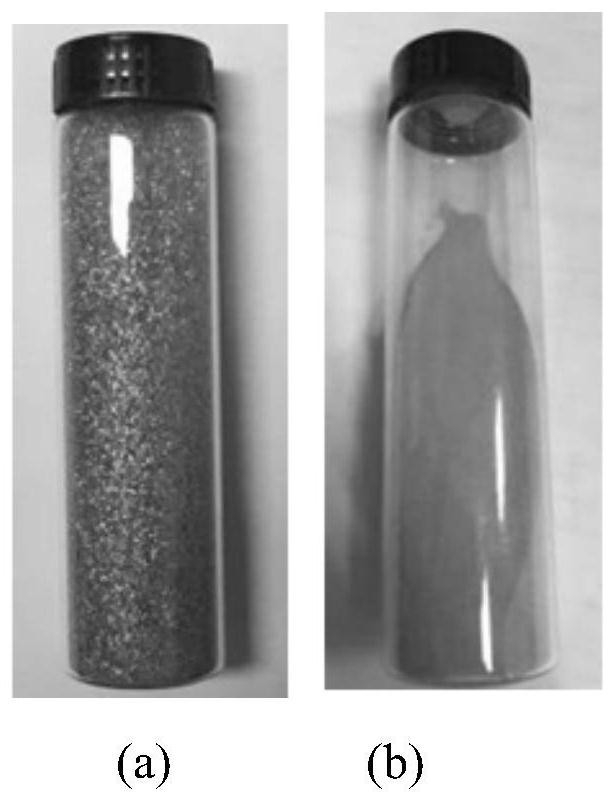

(1)取10-25wt％的Al-Cu混合金属粉，以Al质量百分比含量94％和Cu含量6％进行机械混合，为了避免混合金属粉的氧化，进行湿法球磨混料以获得不同形态的铝铜合金粉，选用氧化锆为球磨体，乙醇为介质进行混合球磨3h，其中球料比为10-100:1；

(2)将得到的铝铜合金粉体在80℃的烘箱中进行干燥处理；

(3)称取30-45％的TiO2和SiO2粉末、20-25％的玻璃纤维、15-20％的黏土或凹凸棒在混料机中进行1-3小时的干法混料，使得上述粉体进行均匀混合；

(4)将步骤(2)-(3)中分别预制的粉体再利用湿法混料搅拌的方式，机械搅拌1-2小时，而后烘箱80℃干燥处理，制得所需要的混合粉体；

(5)将干燥好的混合粉体放进行模压成型，压力设定在15-30MPa，压力保载10秒；

(6)将成型后的坯体在真空烧结炉中进行烧结处理，在升温速度3-5°/min下，使烧结温度控制在750-1000℃，保温时间为2h，随后以7-10°/min的降温速度空冷至室温，进而获得所需要的金属增韧陶瓷基复合材料。
