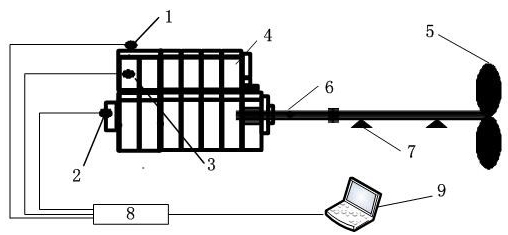

1.一种船舶柴油机气阀磨损定量检测装置,其特征在于:包括振动检测模块,信号预处理及模数转换模块,分析处理模块;所述振动检测模块包括加速度传感器(1),压力传感器(3),光电编码器(2);所述加速度传感器(1)安装于被检测气缸的缸盖顶部,提取缸盖振动信息;所述压力传感器(3)检测柴油机气缸内压力信息;所述光电编码器(2)安装于柴油机(4)输出端,检测柴油机(4)转速及上止点信息,提供定位信息;所述信号预处理及数模转换模块包括信号预处理电路及A/D转换模块;所述A/D转换模块为24位,4路;所述信号预处理电路对加速度信号、压力信号、转速信号及上止点信号等模拟信号进行放大及滤波,经过A/D转换模块,转换为数字信号,输入计算机(9)处理;所述分析处理模块采用LabVIEW程序开发,包括采集、数据分析及定量计算;将A/D转换模块的输出信号以上止点及转速信号为基础,结合气缸压力信号,截取气阀冲击最强的振动信号,通过HHT变换,对振动信号进行时域分解,获得一系列本征信号,选取最能反映振动信息的一些本征信号,计算其Hilbert谱,通过归一化处理,结合归一化量与气阀间隙的对应关系,从而计算气阀的磨损量。
2.如权利要求1所述的一种船舶柴油机气阀磨损定量检测装置,其特征在于:所述计算机(9)处理过程包括以下步骤:1.有效信号提取(10),2.信号时域分解(11),3.分解信号的Hilbert谱(12),4.对信号进行归一化处理(13),5.归一化值与磨损量的映射(14),6.磨损量定量检测(15)。
3.如权利要求2所述的一种船舶柴油机气阀磨损定量检测装置,其特征在于:所述有效信号提取(10):通过光电编码器(2)的上止点信号、转速信号及气缸压力信号,截取一周期内气阀撞击的信号,共200个点。
4.如权利要求2所述的一种船舶柴油机气阀磨损定量检测装置,其特征在于:所述信号时域分解(11):在时域中将截取的信号分解为一系列本征信号:
5.如权利要求2所述的一种船舶柴油机气阀磨损定量检测装置,其特征在于:所述分解信号的Hilbert谱(12):计算本征信号的Hilbert谱:
6.如权利要求2所述的一种船舶柴油机气阀磨损定量检测装置,其特征在于:所述信号归一化(13):对信号进行归一化处理,归一化值为:η=Ei/E×100%,其中
7.如权利要求2所述的一种船舶柴油机气阀磨损定量检测装置,其特征在于:所述归一化值与磨损量的映射(14):建立归一化值与气阀间隙映射曲线。
8.如权利要求2所述的一种船舶柴油机气阀磨损定量检测装置,其特征在于:所述磨损量定量检测(15):实时检测的振动信号,通过前述的处理方式,计算归一化值,通过对比归一化值与气阀间隙映射曲线,可以实时的定量得到气阀的磨损量。
