专利号: 2018103153721
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

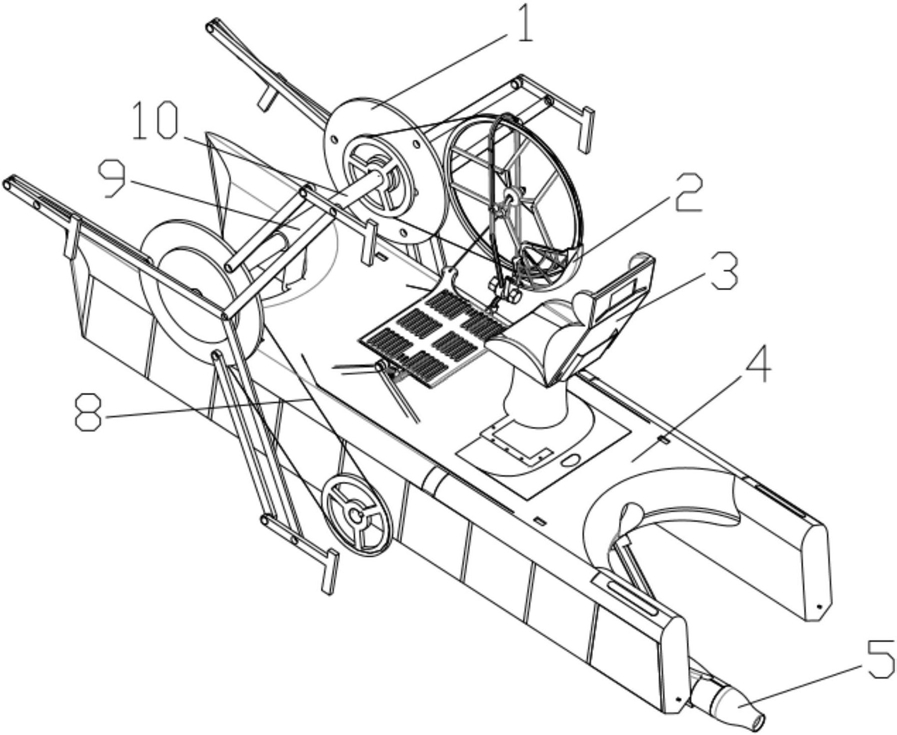

1.一种自动力休闲船,其特征在于包括划水轮、 动力发起机构、椅子、船本体、舵、传动机构、推进器、 链条、轴架和轴;

所述的船本体为主体,一对所述的划水轮通过轴连接并设置于所述的船本体两侧,所述的轴由轴架支撑,所述的轴架设置于所述的船本体上,椅子设置于所述的船本体上;所述的动力发起机构设置于所述的船本体上,且设置于椅子前方,所述动力发起机构的滑轮与所述的划水轮通过链条连接传动;所述的推进器的转动轴与所述的划水轮通过链条连接传动;所述的推进器以所述的船本体为中心线设置于所述的船本体下方;推进器的转动轴与传动机构传动连接,传动机构与舵传动连接,舵位于船本体后部;

所述的划水轮包括滑轮、圆盘、三叉杆、短杆和推水杆,所述三叉杆由三根杆一端相连且各自呈120°分布组成,其几何中心安装于所述圆盘的非中心点上并且能够绕圆盘中心点转动,所述短杆的一端固定安装于所述圆盘边缘,短杆有三根,三根短杆与所述圆盘的三个连接点呈正三角形分布,推水杆通过圆柱销分别与所述三叉杆的外围端和所述短杆的另一端铰接;

所述的推进器为以圆盘凸轮旋转带动密闭活塞伸缩的水力推进装置,所述的活塞上套有多层大皮圈起密闭作用,所述的推进器的喷水口处设置有套筒一、套筒二、小皮圈和球,其中所述的套筒一内设有两根细柱,所述的小皮圈和所述的球设置于所述的套筒一内,当所述的活塞受拉伸缩吸水时所述的球与所述的小皮圈构成封闭环境阻止水流从喷水口进入,当所述的活塞推出时所述的球离开所述的小皮圈受细柱约束,吸入的水流从喷水口喷出构成前进动力;

所述的传动机构设置于所述的船本体内,包括大锥齿轮、小锥齿轮、离心半轮、离心盘和支架,

所述的大锥齿轮通过皮带与推进器的转动轴相连;所述的大锥齿轮与所述的小锥齿轮相啮合,所述的离心半轮与所述的离心盘相配合使所述舵的传动轴能离心传动,所述的小锥齿轮通过轴与所述的离心半轮相连接;

所述的舵包括传动轴、万向节、转轴、涡轮和排扇;传动轴与转轴通过万向节相连,设置在所述的转轴上的涡轮和所述的排扇随转轴的转动而转动。

2.根据权利要求1所述的自动力休闲船,其特征在于所述的动力发起机构包括固定架、挡板、螺栓、支撑架、踏板、螺母、连杆、曲轴和滑轮,所述的支撑架通过螺栓和螺母与所述的固定架相连接,对固定架起支撑作用,所述的曲轴连接滑轮并设置于所述的固定架一侧,使得所述的滑轮只能以所述的曲轴为中心作竖直平面的旋转运动,所述的踏板与所述的曲轴通过连杆连接,使踏板来回往复运动时带动所述的曲轴旋转,所述的曲轴上的滑轮也随之旋转,所述的挡板与所述的固定架通过螺栓和螺母固定。

3.根据权利要求1所述的自动力休闲船,其特征在于所述的船本体是气垫类型的、木质的或铁皮船的任意一种。
