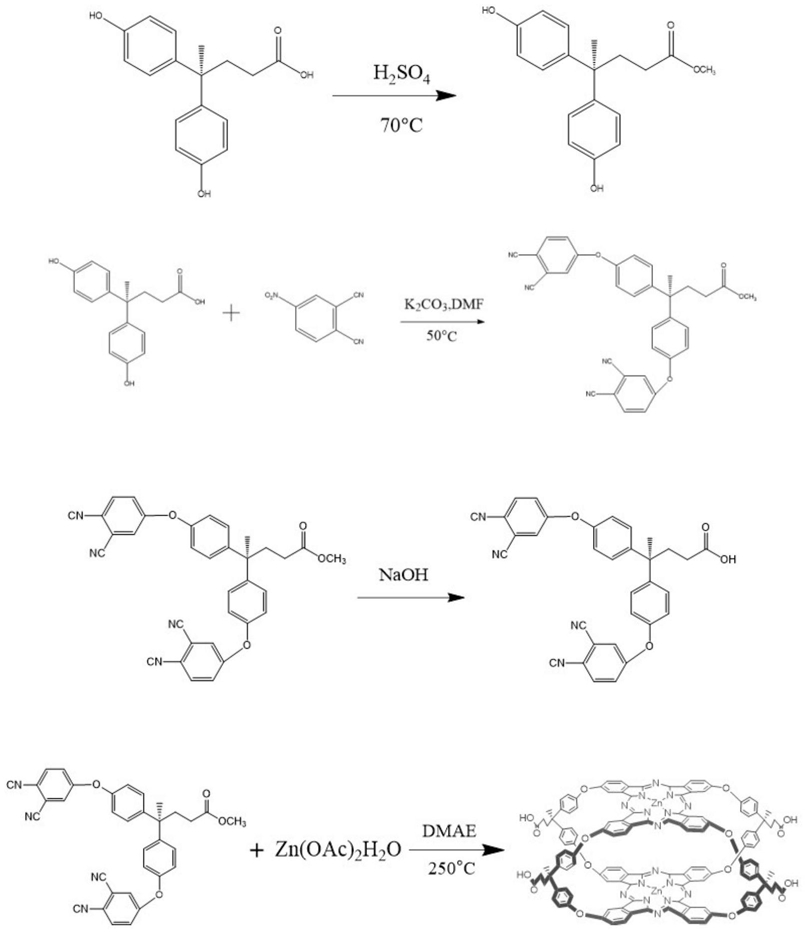

1.空气电池氧阴极双功能催化剂球形金属酞菁的制备方法，其特征在于：由以下步骤实现：

步骤1：4，4-双(4-羟苯基)戊酸、甲醇、浓硫酸，经温度为70℃反应得乳白色晶体A；

步骤2：将乳白色晶体A纯化处理后加入DMF搅拌，再加入4-硝基邻苯二甲腈、无水碳酸钾，经温度为50℃反应，过滤干燥得反应生成物B；

步骤3：将反应生成物B溶解在DMF中加入氢氧化钠溶液，搅拌，得反应生成物C；

步骤4：将过渡金属盐、反应生成物C、二甲氨基乙醇，经温度为250℃，反应时间4小时的反应生成反应物D；

步骤5：将羟基多壁碳纳米管、无水DMF加入到反应容器中，升温并搅拌，加入反应物D，搅拌，滴入三乙胺，抽滤，干燥，即得最终产物球形金属酞菁催化剂。

2.根据权利要求1所述的空气电池氧阴极双功能催化剂球形金属酞菁的制备方法，其特征在于：所述乳白色晶体A结构式如式(I)所示：

3.根据权利要求1所述的空气电池氧阴极双功能催化剂球形金属酞菁的制备方法，其特征在于：所述反应生成物B的结构式如式(II)所示：

4.根据权利要求1所述的空气电池氧阴极双功能催化剂球形金属酞菁的制备方法，其特征在于：所述反应生成物C的结构式如式(III)所示：

5.根据权利要求1所述的空气电池氧阴极双功能催化剂球形金属酞菁的制备方法，其特征在于：所述反应物D的结构式如式(IV)所示：

6.根据权利要求1所述的空气电池氧阴极双功能催化剂球形金属酞菁的制备方法，其特征在于：所述最终产物球形金属酞菁催化剂的结构式如式(V)

7.根据权利要求1所述的空气电池氧阴极双功能催化剂球形金属酞菁的制备方法，其特征在于：所述过渡金属盐为过渡金属化合物盐，包括其乙酸盐和氯化盐，金属包括Mn、Fe、Co、Ni、Cu、Zn。

8.根据权利要求1所述的空气电池氧阴极双功能催化剂球形金属酞菁的制备方法，其特征在于：包括以下步骤：

在有甲醇的条件下，以4,4-双(4-羟苯基)戊酸与浓硫酸物质的量比为100:1，70℃环境下回流反应6h得到物质A，并以物质A为原料和4-硝基邻苯二甲腈在DMF溶液中以物质的量比为1:2的条件下通过无水碳酸钾的催化作用50℃环境下反应24h，得到物质B，并将物质B溶解在适量DMF中加入氢氧化钠溶液，160℃下加热回流12h得到物质C；之后在DMAE作为溶液的条件下，以金属盐与物质C物质量比2:1在220℃下在聚四氟乙烯高压反应釜中充分反应4.5h，得到固体物质D，最后，通过物质D与氨基化碳纳米管酰胺键结合作用得道空气电池氧阴极双功能催化剂球形金属酞菁。

9.如权利要求1所述的制备方法制得的空气电池氧阴极双功能催化剂球形金属酞菁。

10.如权利要求9所述的球形金属酞菁作为空气电池氧阴极双功能催化剂的应用。
