1.一种氮磷共掺杂碳包覆MoO3-x的制备方法，其特征在于，包括以下步骤：

1)将磷钼酸溶解到去离子水中，搅拌均匀，制得磷钼酸溶液；

2)向磷钼酸溶液中加入N-甲基咪唑，搅拌后得到黄色沉淀物；

3)将黄色沉淀物离心分离，得到分离产物，用环己烷和乙醇的混合溶液洗涤分离产物，得到反应产物；

4)将步骤3)得到的反应产物真空干燥后在惰性气体气氛下煅烧，得到氮磷共掺杂碳包覆MoO3-x纳米材料。

2.根据权利要求1所述的一种氮磷共掺杂碳包覆MoO3-x的制备方法，其特征在于，步骤

1)中磷钼酸溶液的浓度为1～2.5mg/ml。

3.根据权利要求1所述的一种氮磷共掺杂碳包覆MoO3-x的制备方法，其特征在于，加入的N-甲基咪唑与磷钼酸的摩尔比为3:1；搅拌7-12h，得到黄色沉淀物。

4.根据权利要求1所述的一种氮磷共掺杂碳包覆MoO3-x的制备方法，其特征在于，步骤

3)中环己烷和乙醇的混合溶液洗涤分离产物3～5次；其中环己烷和乙醇的体积比为(2-5):

1。

5.根据权利要求1所述的一种氮磷共掺杂碳包覆MoO3-x的制备方法，其特征在于，步骤

4)中真空干燥温度为40～70℃，干燥时间为7～10h。

6.根据权利要求1所述的一种氮磷共掺杂碳包覆MoO3-x的制备方法，其特征在于，步骤

4)中惰性气体选用氩气，煅烧时间为2～4h，煅烧温度为300～500℃。

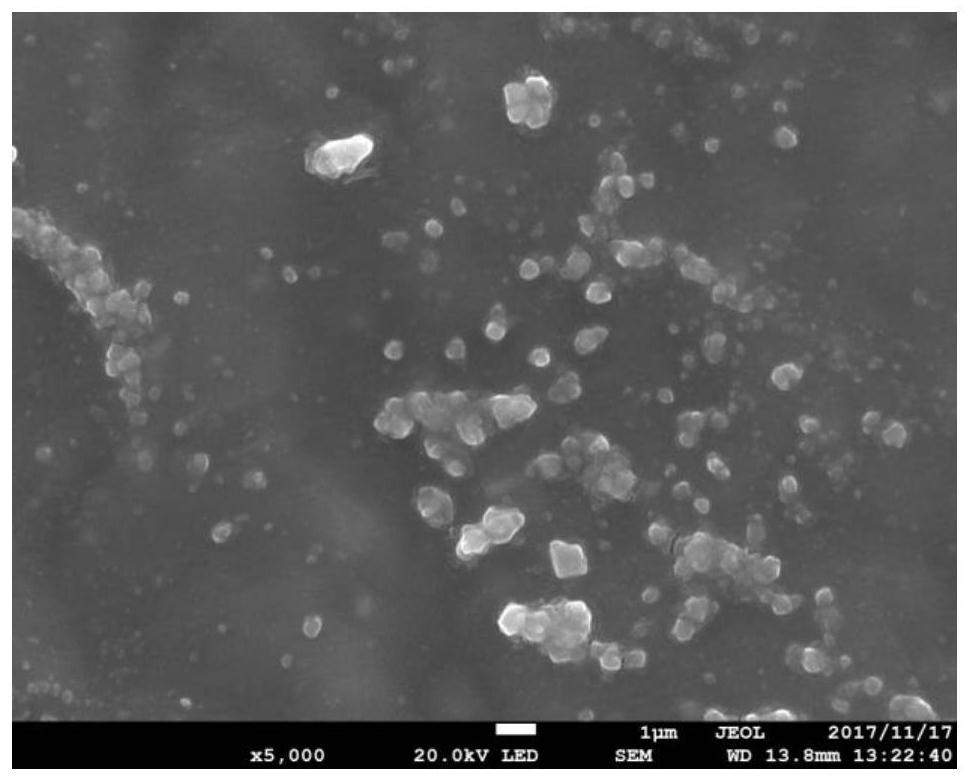

7.一种根据权利要求1-6任意一项所述方法制备出的氮磷共掺杂碳包覆MoO3-x，其特征在于，MoO3-x颗粒尺寸为500～700nm。
