1.一种纳米级球形氧化铝的制备方法，其特征在于，包括以下步骤：

1）将可溶性铝盐、柠檬酸铵、水、与乙醇混匀后于150℃ 200℃溶剂热反应15 24h，之后~ ~冷却，固液分离得产物，将产物进行干燥，得前驱体；

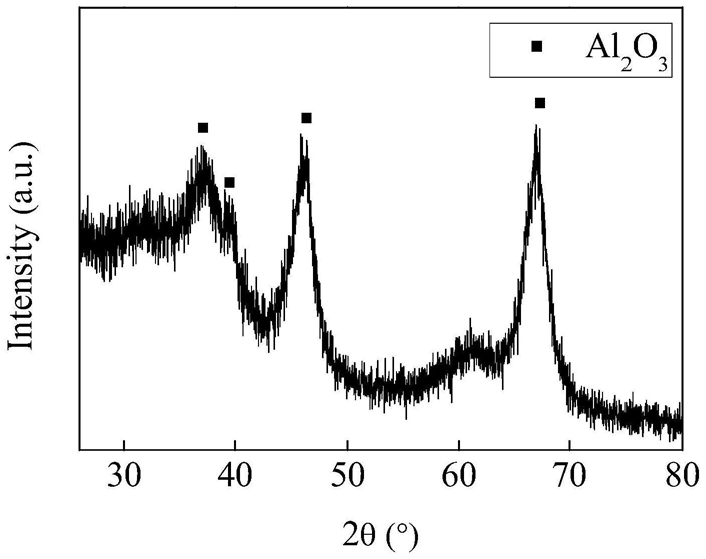

2）将步骤1）所得的前驱体于400℃ 600℃保温2 7h即得；

~ ~

所述可溶性铝盐为硝酸铝；

所述可溶性铝盐溶液中的Al3+与柠檬酸铵中的柠檬酸根离子的摩尔比为2 5:1。

~

2.根据权利要求1所述的纳米级球形氧化铝的制备方法，其特征在于，所述可溶性铝盐、柠檬酸铵、水与乙醇混匀是将可溶性铝盐溶液、柠檬酸铵溶液与乙醇混匀。

3.根据权利要求2所述的纳米级球形氧化铝的制备方法，其特征在于，所述可溶性铝盐溶液的浓度为1 1.5mol/L，柠檬酸铵溶液的浓度为0.1 0.5mol/L。

~ ~

4.根据权利要求2所述的纳米级球形氧化铝的制备方法，其特征在于，所述可溶性铝盐溶液与柠檬酸铵溶液的体积之和与乙醇的体积之比为1 3:1。

~

5.根据权利要求1所述的纳米级球形氧化铝的制备方法，其特征在于，步骤1）中固液分离后洗涤。

6.根据权利要求5所述的纳米级球形氧化铝的制备方法，其特征在于，洗涤后进行真空抽滤。

7.根据权利要求1所述的纳米级球形氧化铝的制备方法，其特征在于，步骤1）中的干燥为于90 120℃干燥6 12h。

~ ~

8.根据权利要求5或6所述的纳米级球形氧化铝的制备方法，其特征在于，所述洗涤为先用水洗涤再用乙醇洗涤。
