专利号: 2018103183623
申请人: 长乐智睿恒创节能科技有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

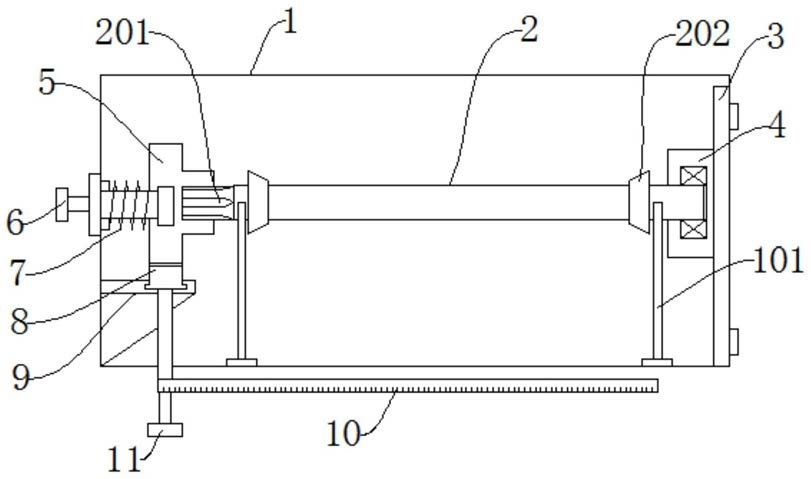

1.一种自动裁切纸巾的方法,其特征在于:该方法包括如下步骤,

S1、在壁挂式卷纸筒的固定轴上套设第一卷纸和第二卷纸,第一卷纸和第二卷纸相互独立的交替带动固定轴分别沿顺时针和逆时针两方向旋转,该旋转带动齿轮的同步旋转;

S2、通过齿轮齿条啮合结构将固定轴的上述两方向的旋转运动转化为同一齿条的往复直线运动;

S3、在上述齿条往复直线运动中的一个单方向运动过程中,齿条带动一个裁断板朝向当前被拉动纸巾的卷纸运动,直至触碰卷纸纸巾后方的顶板,完成单程切断操作;

S4、在另一个单方向运动过程中齿条带动一个裁断板朝向当前被拉动纸巾的卷纸运动,直至触碰卷纸纸巾后方的顶板,完成另一单程切断操作;

S5、轮流拉动两个卷纸,重复步骤S3-S4;

S6、待卷纸用完时,将齿条与齿轮脱离,更换新的卷纸到位后,然后将该齿条的其中一个端部,即齿条的起点重新与齿轮啮合;

步骤S1中通过将第一卷纸和第二卷纸的出纸侧分别位于固定轴的轴线两侧设置实现固定轴两个不同方向的旋转,步骤S3中两个裁断板固定在齿条的两个端部底部且位于固定轴的轴线两侧,并且在该轴线方向上错位设置;在第一卷纸和第二卷纸之间的固定轴上还套设有光滑塑料隔离圆片,在齿轮的轴线位置还设置使其与固定轴稳定接触的弹簧,用户无需人工进行齿条归位,只需要随意选择能够拉动的那一侧的纸巾即可。

2.根据权利要求1所述的方法,其特征在于:在两卷纸两端通过塞头实现与固定轴的同步转动。

3.根据权利要求1所述的方法,其特征在于:壁挂式卷纸筒安装到位后,固定轴的轴向方向、分别位于两卷纸后方的顶板均垂直于墙壁平面。
