专利号: 2018103183924
申请人: 温州乾含节能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

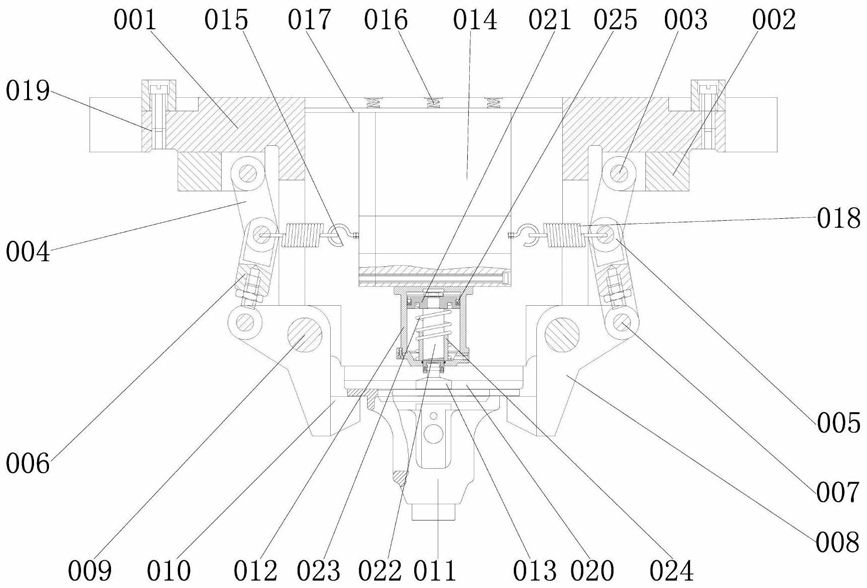

1.一种用于新能源汽车上的散热风扇,包括顶板(001),其特征在于:所述顶板(001)外壁的左右两侧均安装有垫块(002),所述垫块(002)的上表面与顶板(001)的下表面相连,所述垫块(002)的内壁铰接有第一转轴(003),所述第一转轴(003)的外壁与垫块(002)的内壁铰接相连,所述第一转轴(003)的外壁套接有第一转杆(004),所述第一转杆(004)的内壁与第一转轴(003)的外壁活动相连,所述第一转杆(004)的内壁顶端安装有第二转轴(005),所述第二转轴(005)的外壁与第一转杆(004)的内壁活动相连,所述第二转轴(005)的外壁套接有第二转杆(006),所述第二转杆(006)的内壁与第二转轴(005)的外壁活动相连,所述第一转杆(004)的内壁通过第二转轴(005)与第二转杆(006)的内壁活动相连,所述第二转杆(006)的内壁底端套接有第三转轴(007),所述第三转轴(007)的外壁与第二转杆(006)的内壁活动相连,所述第二转轴(005)的外壁套接有拉伸弹簧(018),所述拉伸弹簧(018)的内壁与第二转轴(005)的外壁套接相连,所述顶板(001)的内壁安装有第四转轴(009),所述第四转轴(009)的外壁与顶板(001)的内壁活动相连,所述第四转轴(009)的外壁套接有夹板(008),所述夹板(008)的内壁与第四转轴(009)的外壁活动相连,所述夹板(008)的内壁之间安装有底座(011),所述底座(011)的外壁与夹板(008)的内壁活动相连,所述底座(011)为风扇的底座,所述拉伸弹簧(018)的内壁套接有拉钩(015),所述拉钩(015)的外壁与拉伸弹簧(018)的内壁套接相连,所述拉钩(015)的外壁铰接有固定座(014),所述固定座(014)的内壁与拉钩(015)的外壁铰接相连,所述固定轴(014)的下表面铰接有套管(012),所述套管(012)的上表面与固定座(014)的下表面铰接相连,所述套管(012)的外壁底端安装有顶块(013),所述顶块(013)的内壁与套管(012)的外壁活动相连,所述固定座(014)的上表面安装有托板(017),所述托板(017)的下表面与固定座(014)的上表面活动相连,所述托板(017)的上表面安装有第一压缩弹簧(016),所述第一压缩弹簧(016)的下表面与托板(017)的上表面相连。2.根据权利要求1所述的一种用于新能源汽车上的散热风扇,其特征在于:所述套管(012)的内壁安装有内套(024),所述内套(024)的外壁与套管(012)的内壁相连,所述内套(024)的内壁安装有中心柱(022),所述中心柱(022)的外壁与内套(024)的内壁相连,所述中心柱(022)的外壁套接有第二压缩弹簧(023),所述第二压缩弹簧(023)的内壁与中心柱(022)的外壁活动相连,所述套管(012)的内壁顶端安装有挡块(021),所述挡块(021)的外壁与套管(012)的内壁相连,所述挡块(021)的外壁与套管(012)内壁的交接处安装有胶条(025),所述胶条(025)的外壁与套管(012)的内壁相连。3.根据权利要求1所述的一种用于新能源汽车上的散热风扇,其特征在于:所述夹板(008)的内壁安装有胶垫(010),所述胶垫(010)的外壁与夹板(008)的内壁相连。4.根据权利要求1所述的一种用于新能源汽车上的散热风扇,其特征在于:顶板(001)内壁的左右两侧均安装有支杆(019),所述支杆(019)的外壁与顶板(001)的内壁相连。5.根据权利要求1-4任一项所述的一种用于新能源汽车上的散热风扇,其特征在于:底座(011)的上表面安装有垫板(020),所述垫板(020)的下表面与底座(011)的上表面相连。
