专利号: 2018103190222
申请人: 诸暨市景旺机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

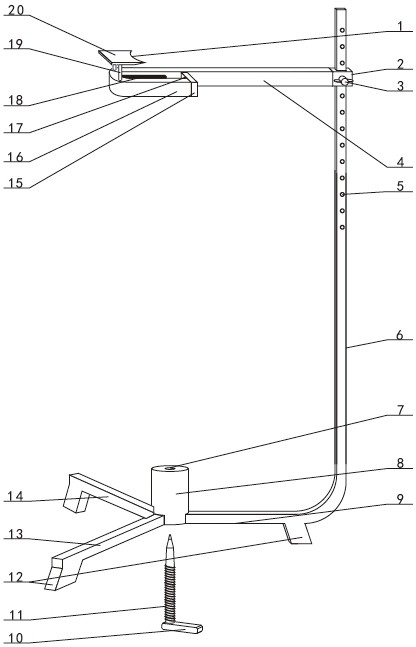

1.一种香蕉采摘运送装置,包括果轴卡切机构、立杆(6)和果穗托接固定机构,其特征是:

所述果轴卡切机构包括 “J”形杆横杆(4)、入口板(15)、橡胶条(18)和切刀(20),“J”形杆横杆(4)一端设置套管(2)的穿孔(21)活动套在立杆(6)上部,所述套管(2)为可升降固定结构,入口板(15)的一端外侧面贴在“J”形杆横杆(4)另一端的折弯杆(16)端部,所述入口板(15)的另一端与“J”形杆横杆(4)一侧面之间留有间隙,合页(17)的一连接片与所述折弯杆(16)靠近口部的内面连接,合页(17)的另一连接片与入口板(15)的靠近一端外侧面连接,在合页(17)上设有复位弹簧(23),由合页(17)的复位弹簧(23)形成卡口(26)的开启或关闭; “J”形杆横杆(4)与折弯杆(16)相对面形成的卡口(26)内壁设有橡胶条(18);在“J”形杆横杆(4)的折弯处上部设有切刀(20),所述切刀(20)的刀刃(1)对应“J”形杆横杆(4)的一端;

所述果穗托接固定机构包括水平连接杆(9)、内螺纹管(8)、水平支杆A(13)、水平支杆B(14)、上尖头螺丝(11)和旋拧杆(10),立杆(6)下端与水平连接杆(9)的外端连接,水平连接杆(9)的内端连接在内螺纹管(8)的外缘面上,水平支杆A(13)和水平支杆B(14)连接在内螺纹管(8)的外缘面上,连接在内螺纹管(8)外缘的水平连接杆(9)、水平支杆A(13)和水平支杆B(14)形成“Y”字形结构,上尖头螺丝(11)中部与内螺纹管(8)中部的螺孔(7)丝接,在上尖头螺丝(11)的下端设有旋拧杆(10)。

2.根据权利要求1所述的香蕉采摘运送装置,其特征是:套在立杆(6)上的套管(2)一侧壁上设有光孔(29),所述立杆(6)的一侧壁由上至中部间隔设有多个高度调节螺孔(5),定位螺丝(3)的螺杆(25)穿过所述套管(2)的光孔(29)后连接其中一个高度调节螺孔(5)获取套管(2)的升降和固定。

3.根据权利要求2所述的香蕉采摘运送装置,其特征是:所述定位螺丝(3)的旋拧头两侧分别设有蝴蝶形片(27),旋拧头连接在螺杆(25)的一端。

4.根据权利要求1所述的香蕉采摘运送装置,其特征是:所述橡胶条(18)设置为与卡口(26)内壁匹配的“U”形结构或所述橡胶条(18)为两条,两条橡胶条(18)的外侧面分别固定在“J”形杆横杆(4)与折弯杆(16)的相对面上。

5.根据权利要求4所述的香蕉采摘运送装置,其特征是:在“J”形杆横杆(4)的橡胶条(18)的对应入口板(15)一端处设有斜面(24)。

6.根据权利要求1所述的香蕉采摘运送装置,其特征是:在水平连接杆(9)、水平支杆A(13)和水平支杆B(14)的靠近外端下部面上分别设有支腿(12)。

7.根据权利要求6所述的香蕉采摘运送装置,其特征是:所述水平连接杆(9)、水平支杆A(13)和水平支杆B(14)的另一替换结构为,水平连接杆(9)、水平支杆A(13)和水平支杆B(14)的外端向下倾斜,由水平连接杆(9)、水平支杆A(13)和水平支杆B(14)的外端形成支腿。

8.根据权利要求1所述的香蕉采摘运送装置,其特征是:在“J”形杆横杆(4)另一端与折弯杆(16)的靠近折弯处上部面上间隔设有两孔(22);在切刀(20)的下部面间隔设有两插杆(19),两插杆(19)的下端分别设有缩经杆(28),两插杆(19)下端的缩经杆(28)分别固定在“J”形杆横杆(4)的两孔(22)中。

9.根据权利要求1或8所述的香蕉采摘运送装置,其特征是:所述切刀(20)的刀刃(1)为圆弧形凹陷结构。

10.根据权利要求1所述的香蕉采摘运送装置,其特征是:立杆(6)、水平连接杆(9)、内螺纹管(8)、水平支杆A(13)和水平支杆B(14)为一体结构。
